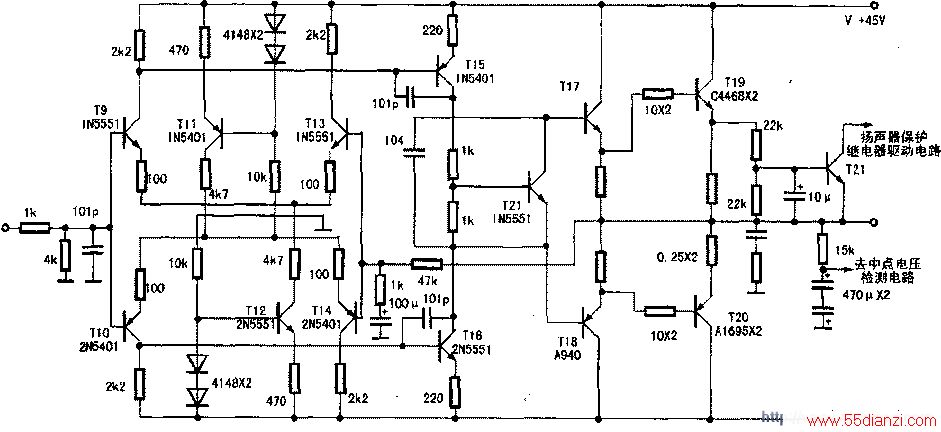

电路如图所示。该机为全对称双差分带恒流源的OCL型功放，设计有过流保护，中点电压失常后的扬声器保护电路。复合输出级利用T21作恒压偏置。T21紧贴输出功率管散热器，即可使输出级获得稳定的静态偏置，又能得到适当的温度补偿，实践经验证明此种偏置对温度补偿相当灵敏。此功放全对称设计在开机时扬声器几乎听不出冲击声。由于元件增加。对单个管子的质量要求极高，上下配对要求也极高，否则中点电压不易调至0V。
本文关键字：功放 音频功率放大-放大器，单元电路 - 音频功率放大-放大器
