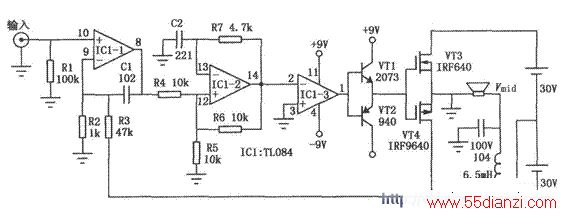

TL084应用电路——实用数字功放电路
本电路可采用普通元件制作,功率为50W,空载时几乎不消耗功率,满载时的效率约85%,具有一定的实用价值。不过因其末级电源采用“浮地”,电路的电磁兼容性能较差。由于200kHz载波未滤除干净,其信噪比和失真等指标尚有待改进。
本文关键字:功放 音频功率放大-放大器,单元电路 - 音频功率放大-放大器
