MAX2820/MAX2821是专为以802.1lb(11 Mb/s)操作应用设计的收发器。MAX282l能提供停机模式和模拟基准电压输出。MAX2820/MAX2821适合802.1lb ll Mb/s WLAN、802.1lb 22 Mb/s PBCC高数据速率WLAN、802.1la b双频道WLAN 和2.4GHz ISM频带无线电中应用。 主要技术特点如下： ·工作在2.4～2.5 GHz ISM频带； ·CCK调制方式； ·802.1lb(11 Mb／s CCK和22 Mb／s PBCC)PHY兼容； ·发射功率控制范围大于25 dB； ·接收AGC控制范围大于65 dB； ·接收灵敏度为一97dBm(在11 Mb／s)； ·发射功率为 2 dBm(11 Mb／s CCK)； ·电源电压为 2.7～ 3.6 V； ·直接上变频和下变频完成RF到基带转换； ·片内基带低通滤波发射和接收共用。

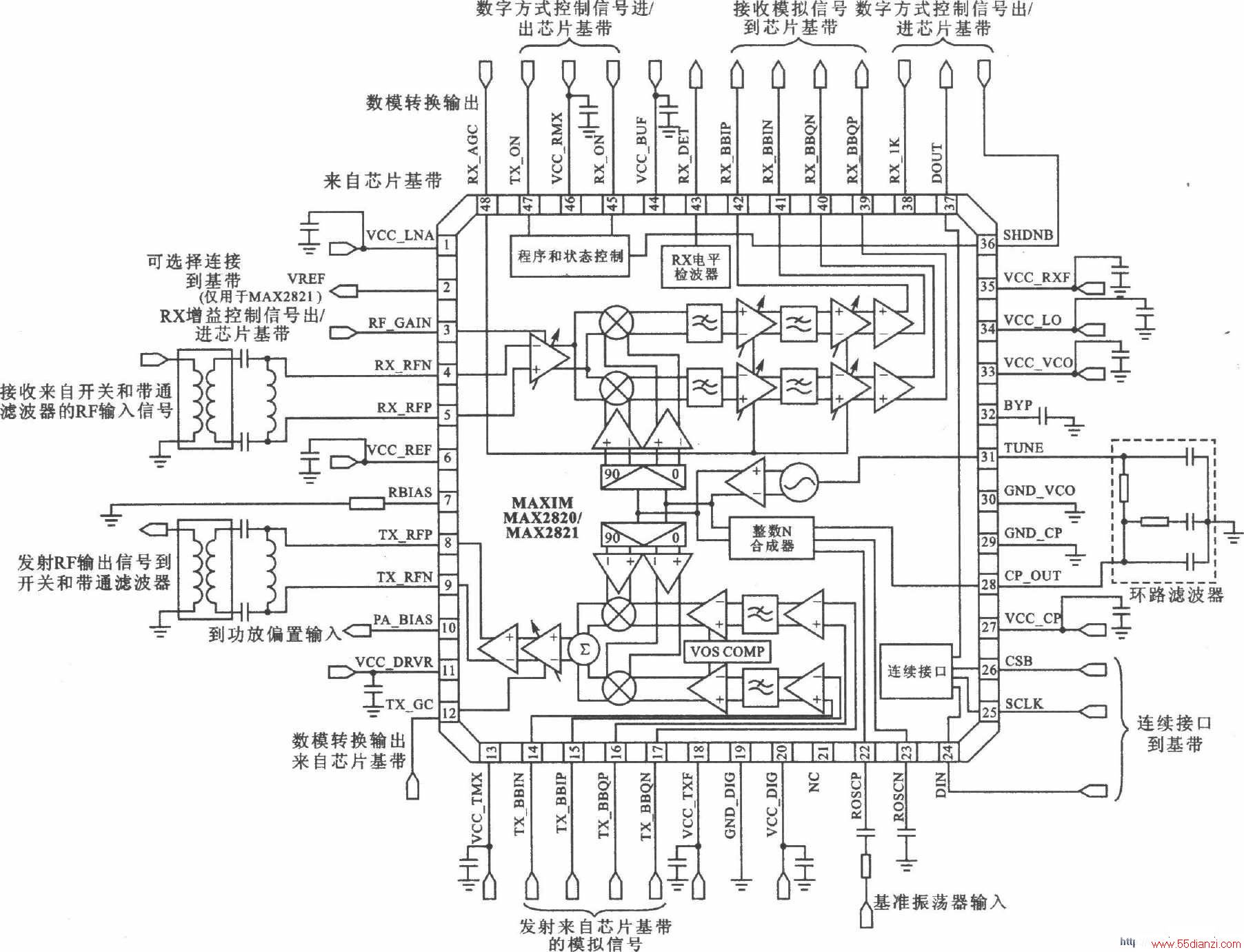

MAX2820／MAX2821的应用电路图
