TR3001 00K/ASK 315 MHz收发器

   TR3001是RF Monolithies公司推出的单片OOK/ASK收发器芯片。它适合高稳定、小尺寸、低功耗、低价格的短距离无线数据通信和无线控制应用。 主要技术特点如下： ·工作频率为315.00 MHz； ． ·可接收和发射数字OOK/ASK信号； ·OOK数据传输速率可达l9.2 Kb/s； ·ASK数据传输速率可达ll5.2 Kb/s； ·接收灵敏度为-l00 dBm； ·电源电压为2.7～3.5 V； ·接收模式工作电流为l.8 mA； ·发射模式输出功率为l.25 mW； ·睡眠模式电流为5μA； ·直作温度为-40～ 85℃。

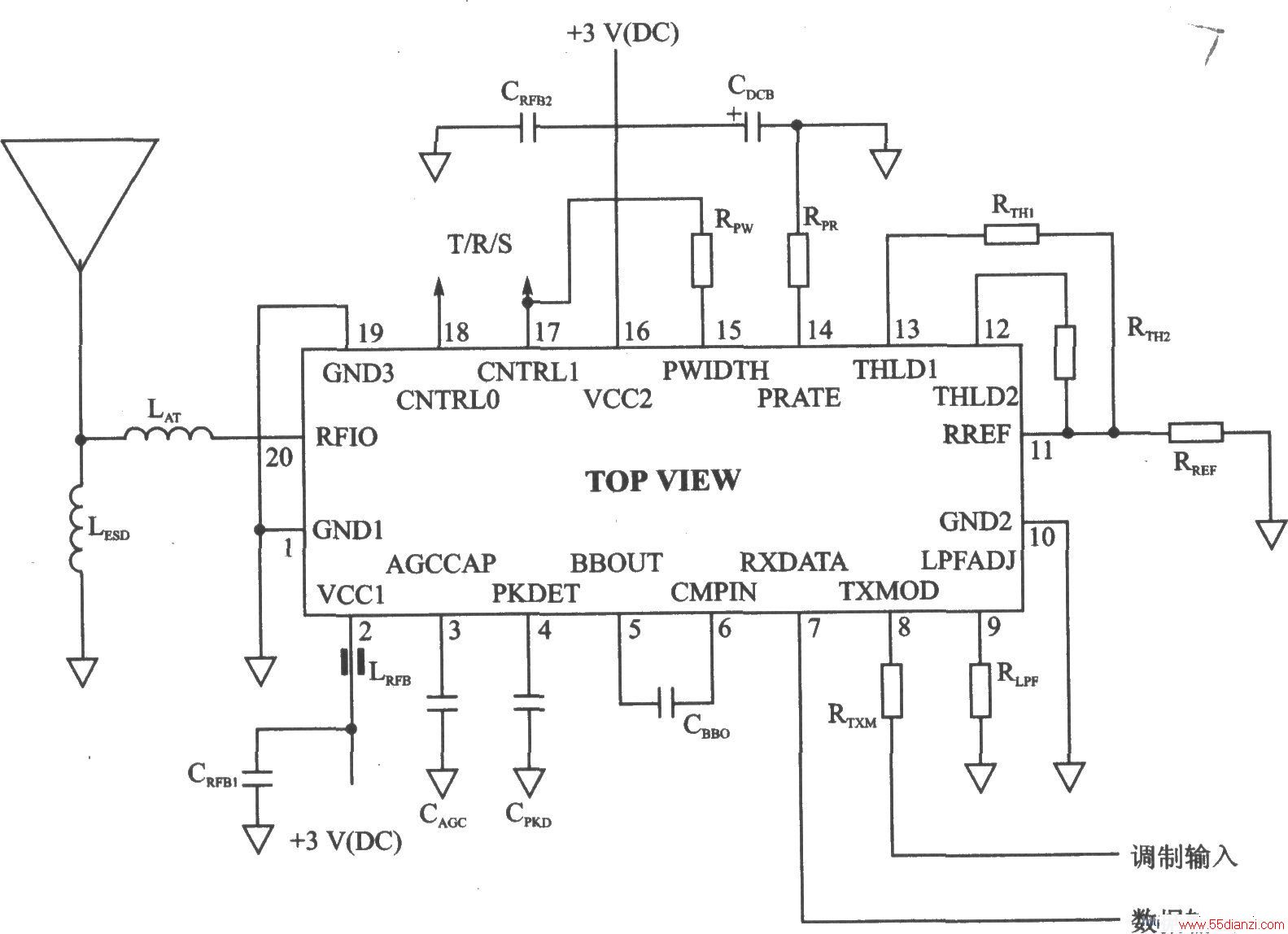

ASK收发电路

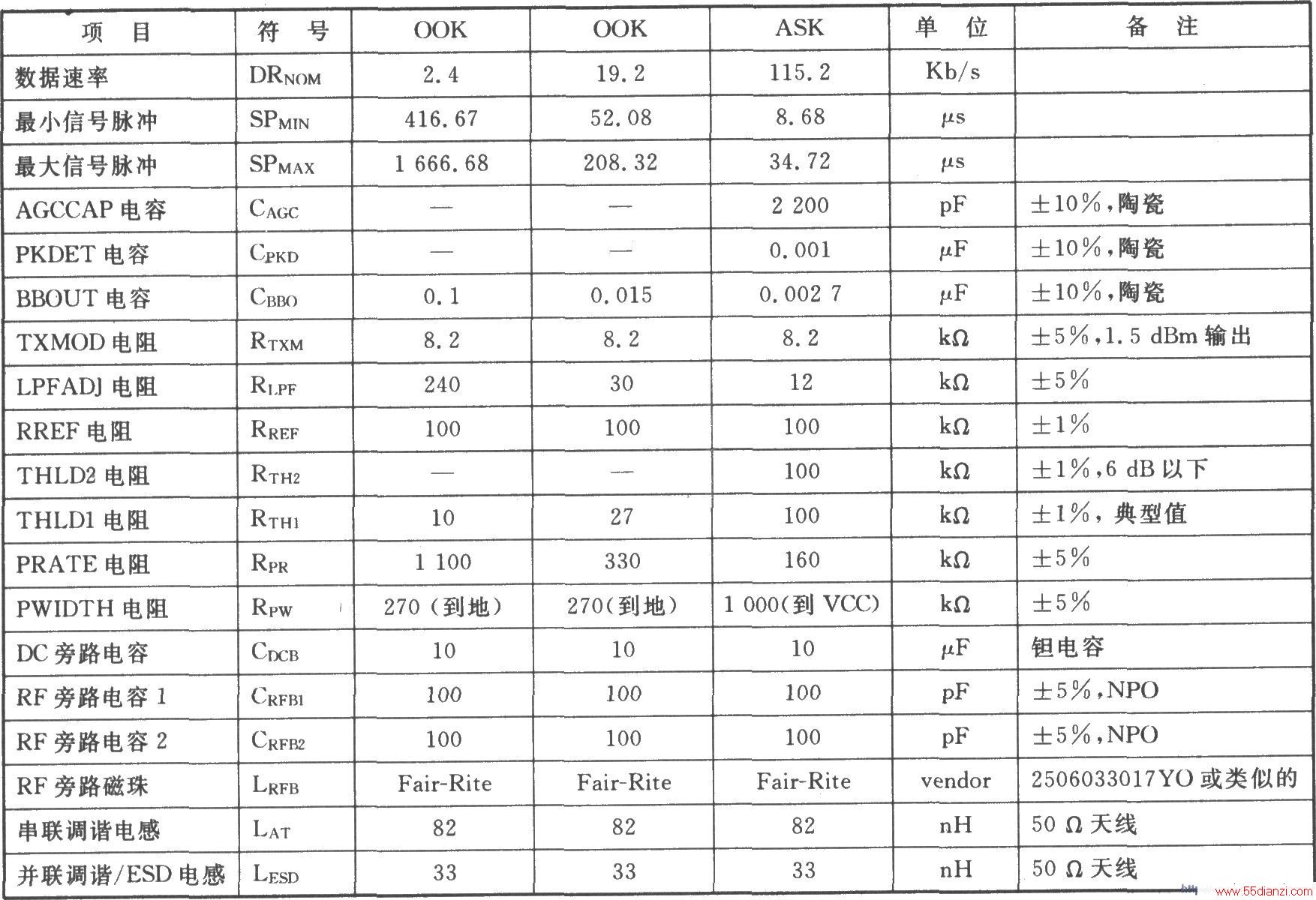

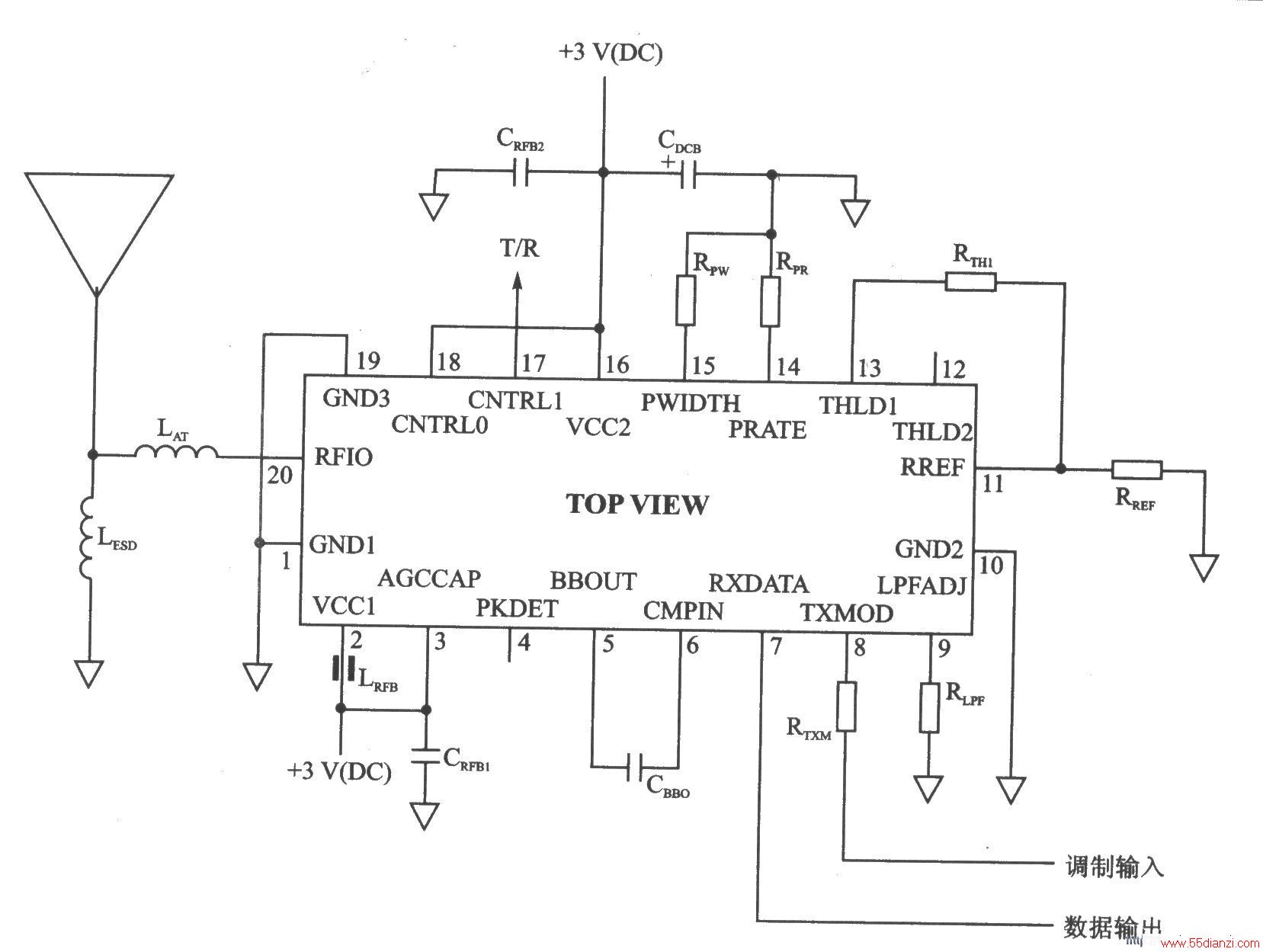

OOK收发电路 TR3001应用电路元器件参数
