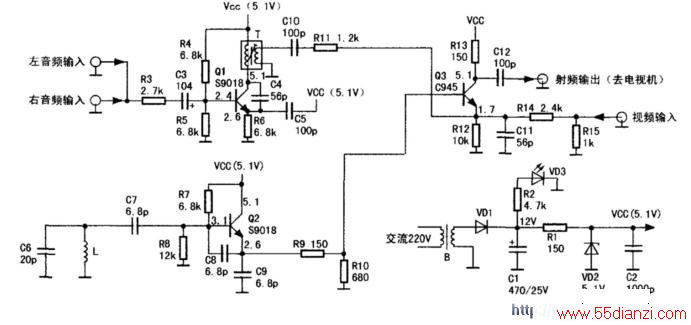

AV-射频转换器原理图见下图，该电路可分成四个部分：
1、电源部分
交流220V市电经变压器B变压后产生约l2V的交流电压，经二极管VD1半波整流，再经整流滤波产生l2V左右的直流电压为电源指示灯VD3供电。与此同时该直流电压经R1限流VD2稳压，在C2两端产生5.1V直流电压（即VCC），为各三极管供电。
2、音频变频振荡电路
以Q1为核心，音频信号经R3、C3耦合到Q1的基极，通过Q1的变换产生高频伴音载频信号再由中周T的次级输出，经C10、I111耦合到混频管Q3的发射极。由于Q1属于振荡电路，故发射结反偏，即基极电压小于发射极电压（b=2.4V，e=2.6V）。
3、本振电路
以Q2为核心，产生高频振荡信号，经R9送往混频管Q3的基极，本振电路为混频管Q3提供高频信号的同时，也为其提供直流偏置电压。注：本振电路虽然是振荡电路，但发射结电压却正偏，即基极电压大于发射极电压，很像放大电路。
4、混频电路
即射频输出电路，以Q3为核心，作用是把本振信号（由基极输入）和视频信号（由发射极输入）及伴音载频信号（由发射极输入）混为一体，从而产生射频电视信号，从集电极输出，供电视（包括黑白电视在内）高频头选用。
