放大一混合方式的天线放大电路

放大一混合方式的天线放大电路

点击数:7935 次   录入时间:03-04 11:40:29   整理:http://www.55dianzi.com   高频放大-接收发射

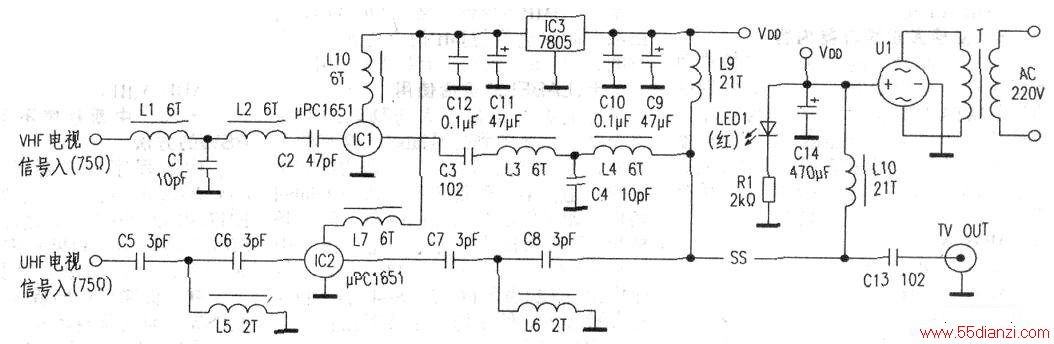

  放大一混合方式的天线放大器的电略图如下图所示。1~12频道电视信号在VHF输入端输入,由L1、Cl、L2组成一个简易低通滤波器,滤除12频道以后的电视信号,送到IC1信号输入端进行约20dB的放大。被放大的电视信号经电容C3输出,通过L3、C4、L4低通滤波器与UHF信号相混合后,输送到电视信号输出端。另一路UHF输入端输入的13~57频道电视信号,由C5、L5、C6组成简易高通滤波器,只允许UHF频段的13频道及以后频道的信号通过,再加到IC2信号输入端进行约20dB的放大,输出后通过高通滤波器(C7、L6、C8)与VHF电视信号相混合后送TV的OU瑞。该电路的电源由变压器T降压、Ul整流、C14滤波、1C3稳压后供给放大器。LEDI、Rl为电源指示电路。

放大一混合方式的天线放大电路
