DKl000R是由RF2519接收器芯片和滚动码***组成的接收器模块。它符合FCC 15.231标准,与其配套的发射器模块是DKl000T。DKl000R适合在无键进入系统、无线安全系统和远距离监控遥控中应用。 主要技术特点如下: ·天线印制在印制板上,有LED和蜂鸣器指示器; ·工作频率为300~1000 MHz; ·ASK/OOK解调方式; ·滚动码编程; ·接收灵敏度为-l04 dBm; ·工作电压为2.7~5.0 V; ·工作电流为20 mA,低功耗模式电流消耗为1μA。

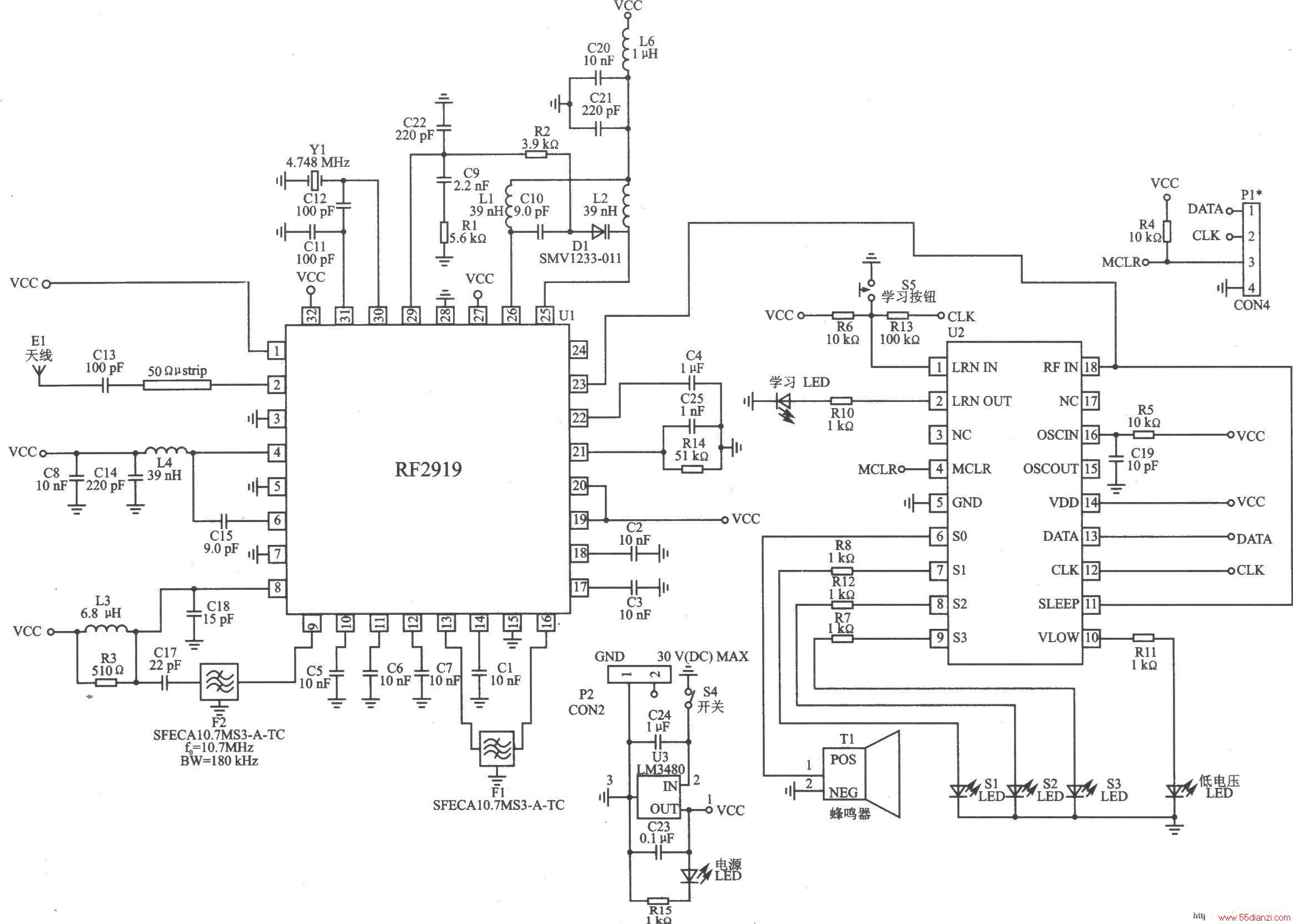

DKl000R 的 315 MHz的应用电路电原理图
