FM-RRFQl接收器采用PLL。晶体振荡器结构,工作频率为315/433/868 MHz。它与无线发射器FM-RTFQl-xxx配套使用,传送距离可达250 m,适合无线安防系统、汽车报警和遥控/遥测等应用。 主要技术特点如下: ·电源电压为4.5~5.5 V; ·数据传输速率达9.267 Kb/s; ·具有CMOS/TTL输出电平和RSSl输出; ·工作电源电流为6.8 mA,待机模式最大消耗电流为l00 nA; ·RF灵敏度(100%AM,868 MHz)为-l00 dBm; ·工作温度为-25~ 80℃。

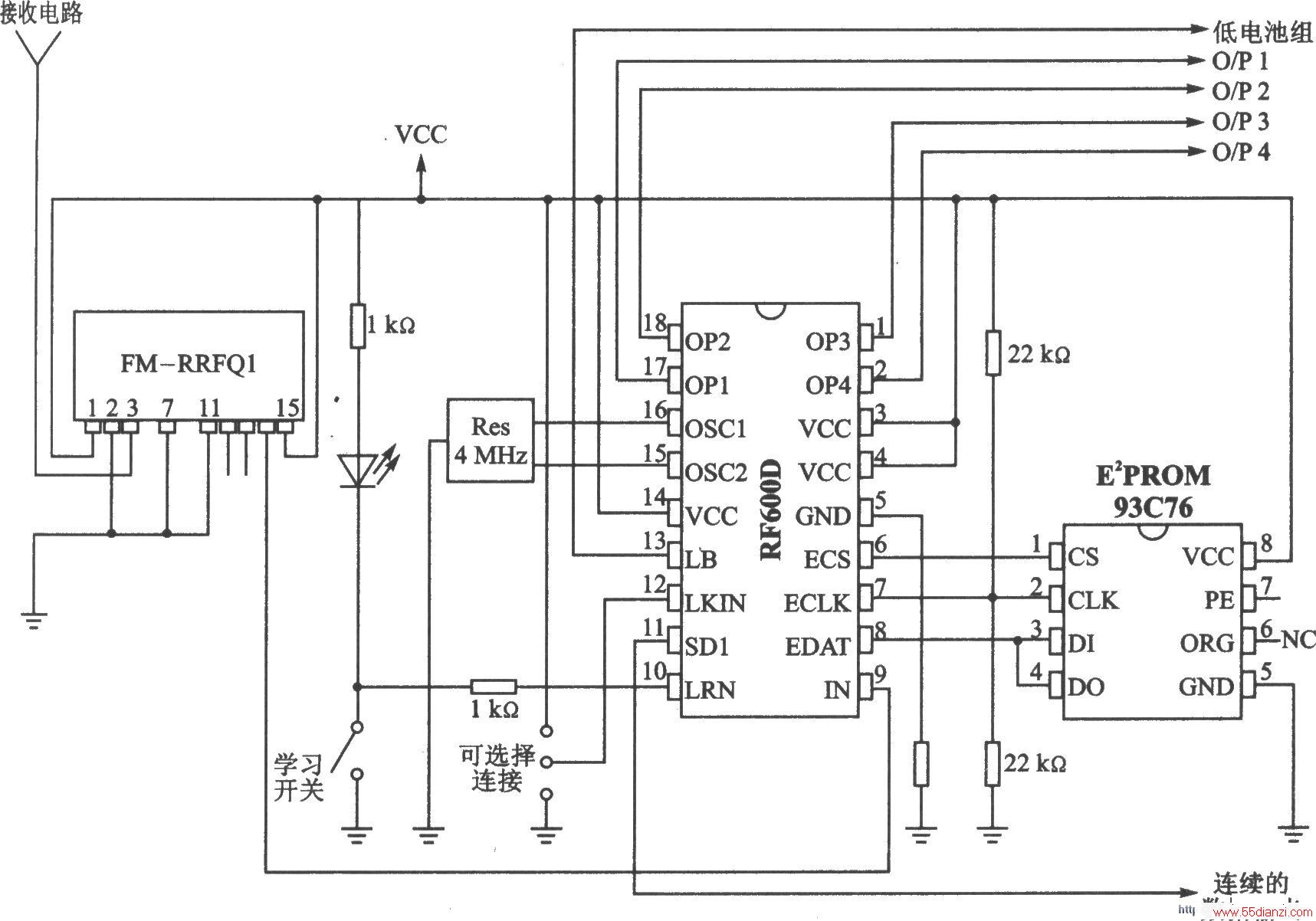

FM-RRFQl的典型应用电路
