RX3408
RX3408是UHF锁相环(PLL)与中频调频(FM)接收组合的低功率接收器芯片。RX3408的接收部分适合作为一个正交FM解调器和无线调频双变换的第二中频下变频器．RX3408的内部PLL用外部的VC0组合时，可以作为本振发生器，用于移动通信等家庭无线电接收机(FRs)中。RX3408的PLL部分还包含18位可编程输入频率分频器、基准振荡器输出缓冲器和通过串行编程的待机使能控制器。 主要技术特点如下： ·片内有音频滤波器和静噪/降音电路； ·输入频率：PLL为20～500 MHz，IF为10～50 MHz； ·FM／FSK解调方式； ·数据传输速率为2.4 Kb/s； ·灵敏度：PLL为-l5 dBm，IF为-90 dBm； ·第二中频为455 kHZ； ·音频输出为l80 mV/ms； ·工作电压为2.7～3.3 V； ·电流消耗：静噪关闭为4.0 mA，静噪导通为5．4 mA。

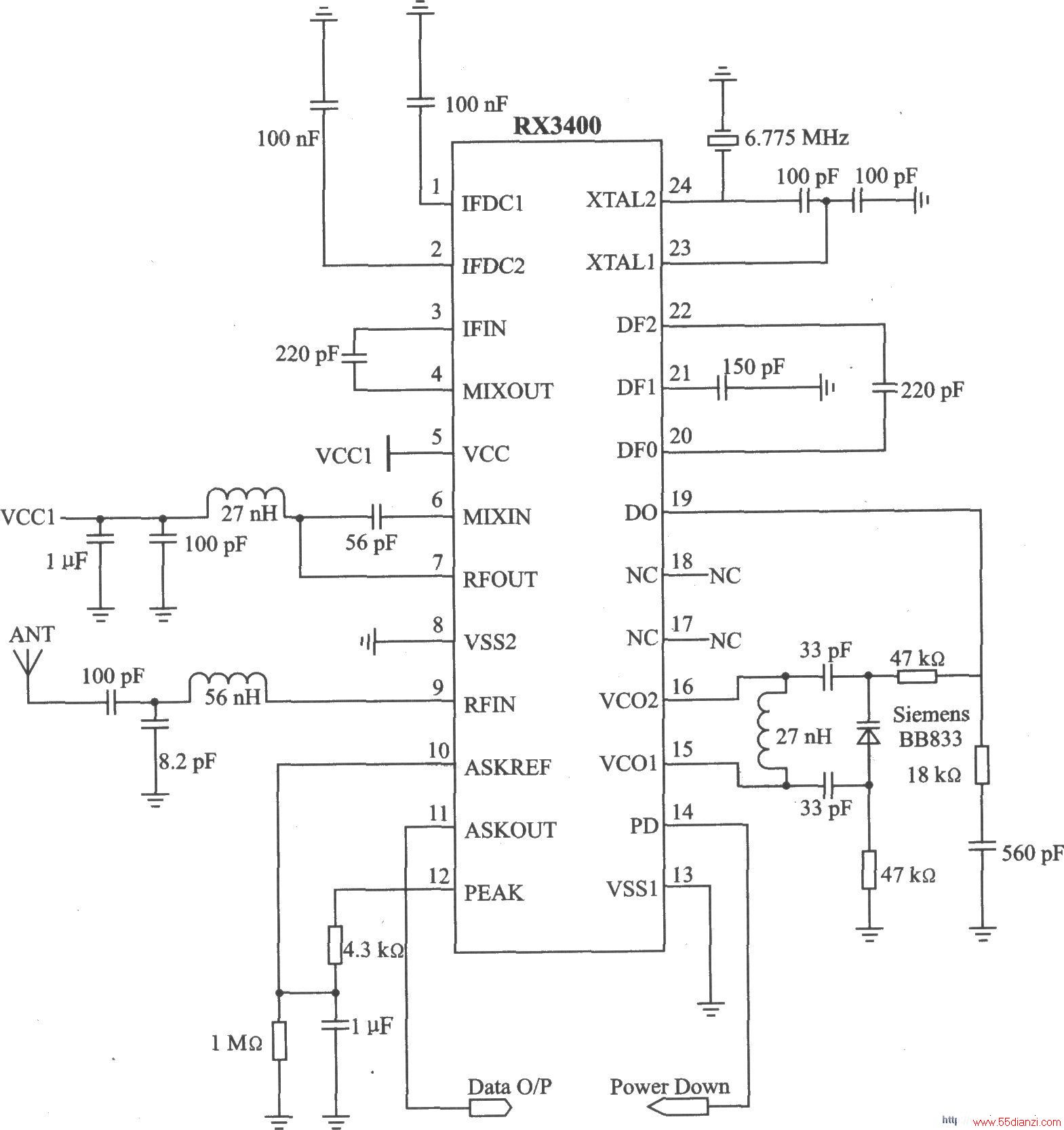

RX3400典型应用电路(工作在434 MHz )
