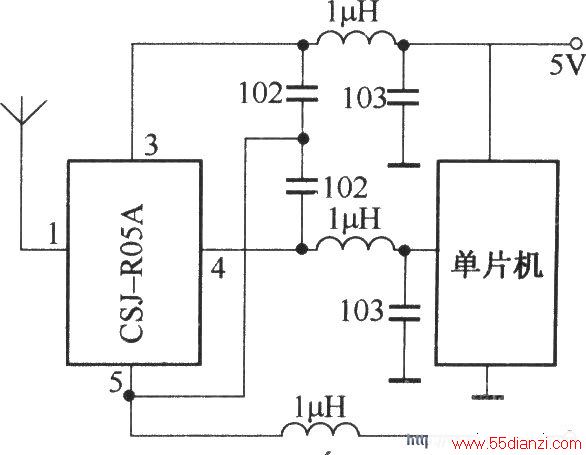

如图所示是CSJ-R05A与单片机配合的应用电路。由于单片机对无线接收系统都存在着一定的电磁干扰,这种干扰轻则导致接收机接收距离变近,重则会导致接收机不能正常工作。为抑制单片机系统对接收机的干扰,在接收机中增加了由三个色环电感和四个电容组成的去耦电路,必要时还可对单片机采用屏蔽措施,以进一步抑制干扰。
本文关键字:单片机 高频放大-接收发射,单元电路 - 高频放大-接收发射
