RF2510是一个使用低成本频率合成器、带有锁相环的发射芯片。它适合美国915 MHz ISM频段和欧洲433 MHz、868 MHz ISM频段中应用。 主要技术特点如下： ·工作频带为300～1000 MHz； ·FM／FSK调制方式； ·电源电压为2.4～5 V； ·工作电流为7～13.5 mA，睡眠模式电流为1 uA； ·输出功率为-2.5 dBm(50Ω负载)。

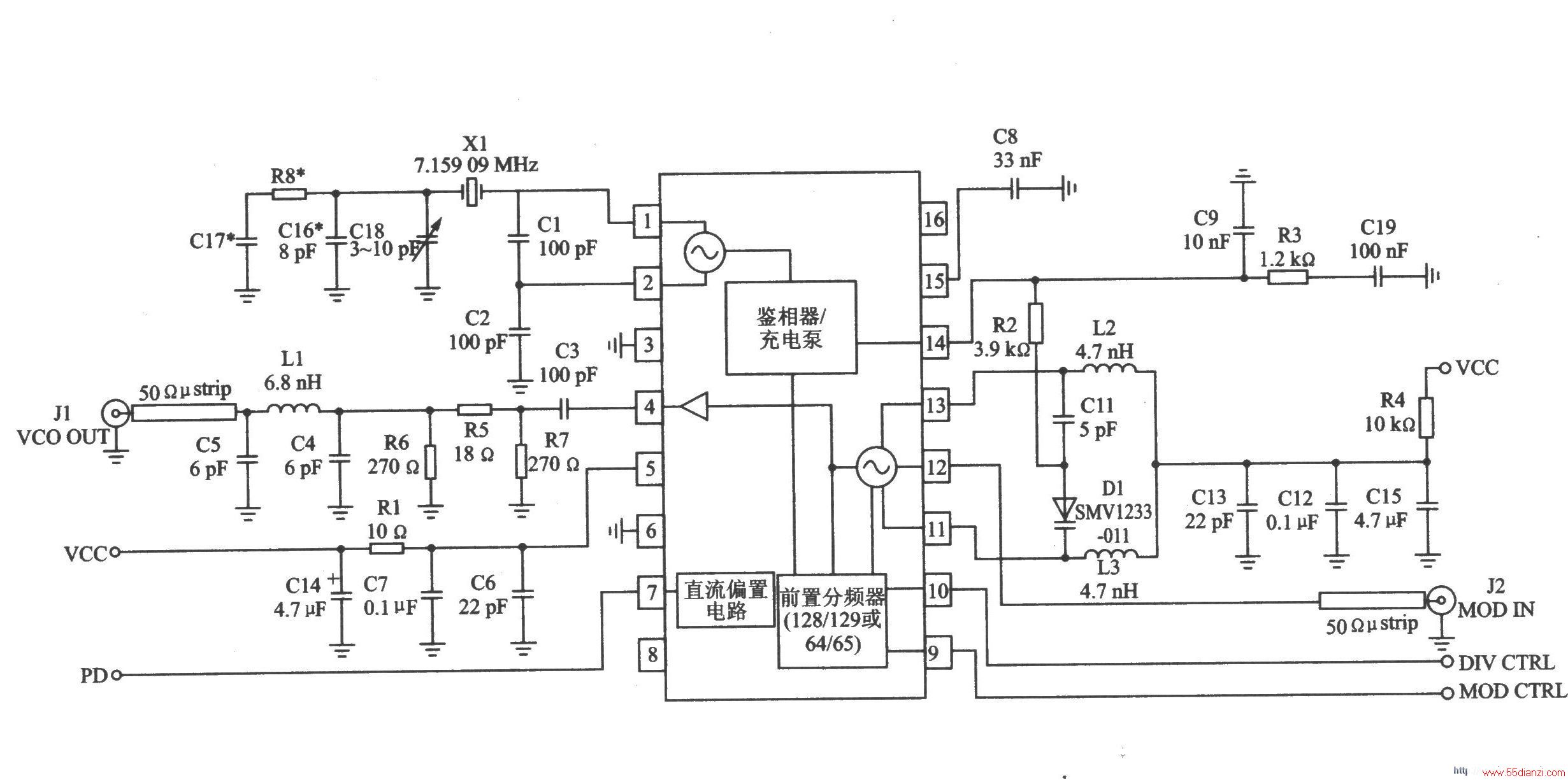

RF2510的915 MHz的应用电路

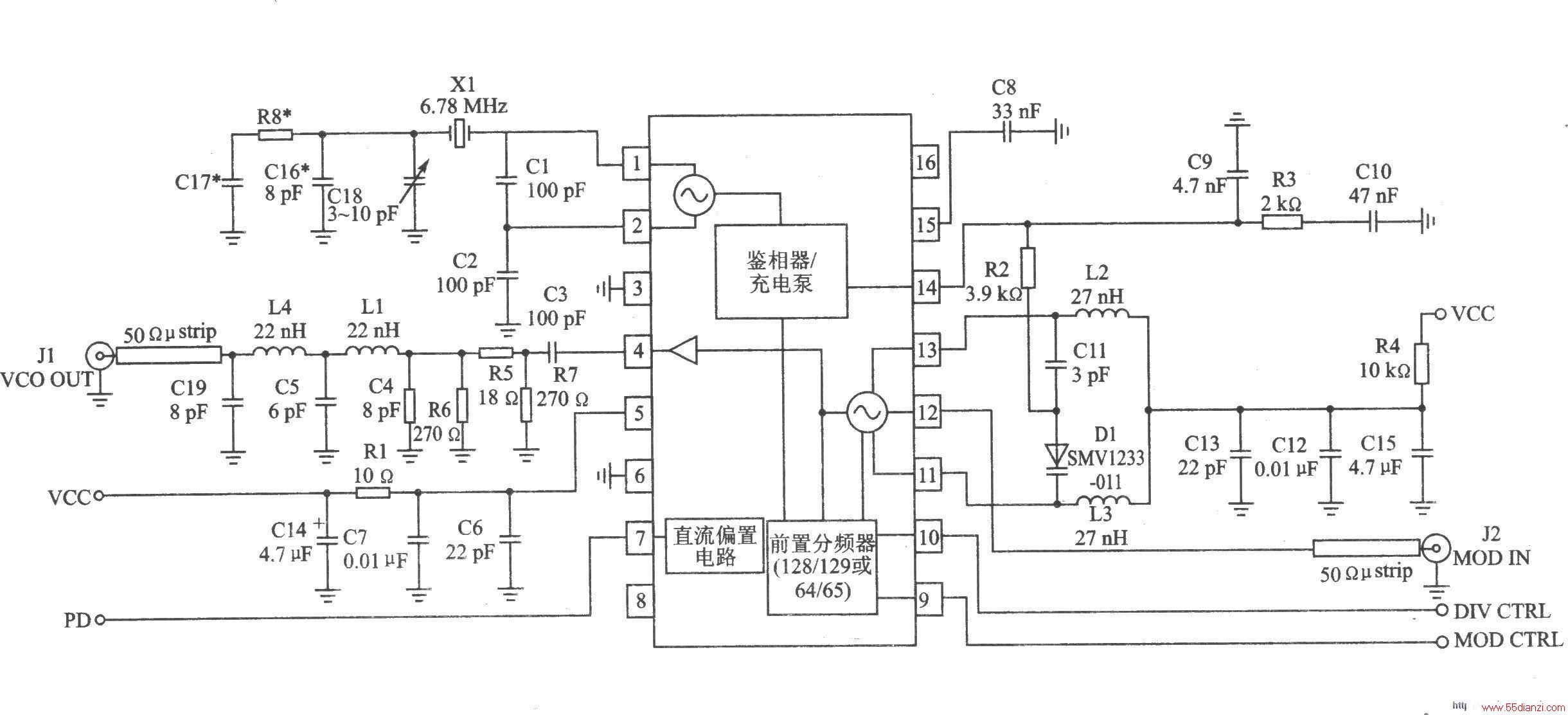

RF2510的868 MHz的应用电路

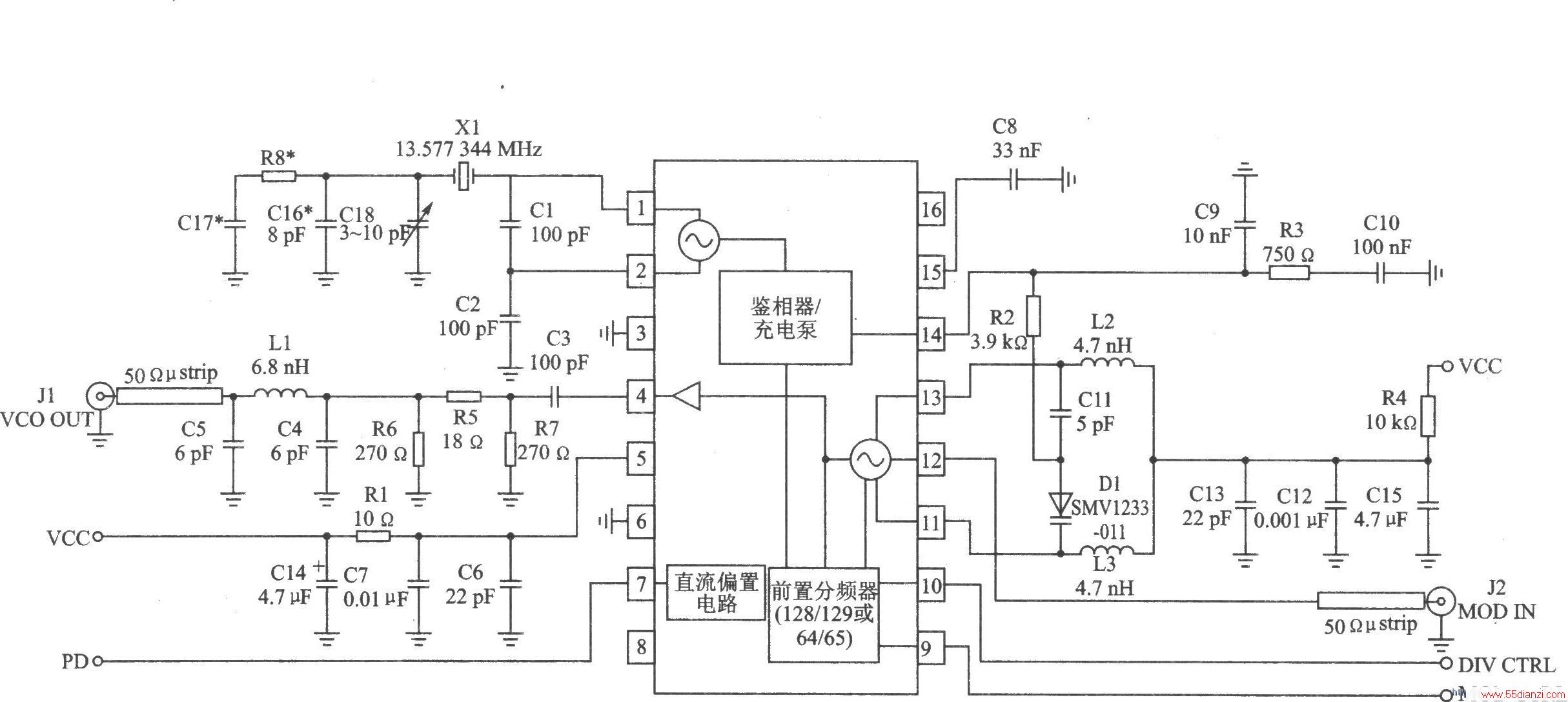

RF2510的433 MHz的应用电路
