遥控无线入口系统发射器电路

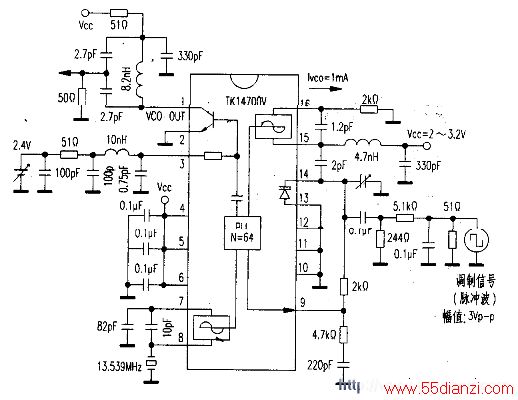

　　由TOKO公司生产的发射器芯片TKl4700V组成的遥控无线入口（PKE）系统发射电路如附图所示。

　　TKl4700V具有内置锁相环（PLL）电路，使发射频率的调节简单化。该IC芯片的压控振荡器（VCO）频率为868MHz，其中①脚超高亮度LED灯驱动电路及分析自制美能达A系列数码相机快门线为VCO的输出端。参考振荡器可采用晶体振荡器，以保证输出频率精度。该发射器工作的工作电压为2～3.2V，电源电流（不含①脚上VCO输出电流）典型值是7mA。
