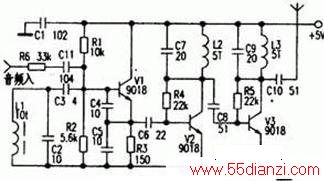

该电路分为振荡和信号放大部分。L1、C2-C5、V1等组成与黑白电视机高频头本振电路类似的改进型电容三点式振荡器，频率稳定性好，长时间工作不跑频，实践证明，业余情况下，采用该改进型的电容三点式振荡器完全能胜任。笔者用电烙铁直接烙焊V1的集电极数秒钟后，在三极管的温度很高的情况下，用普通收音机接收仍很正常，无跑频现象。振荡器的频率主要由L1和C2决定，通过微调L1，可以覆盖88-108MHz范围。音频信号经R6、C11耦台至V1的基极，V1的e、b极间电容随音频电压的变化而引起振荡频率的变化，实现频率调制。该电路中L，~L3用0.31mm漆包线在中3．5mm圆棒上单层平绕。诵过调整L1匝间间距微调振荡频率，再微调L2、L3的匝间间距以谐振子振荡频率，获得最大输出功率。
采用了改进型电容三点式振荡器，频率稳定，在电视无线耳机等保真度要求不是很高的场合很适宜。
