T5750是采用PLL(锁相环)结构的单片廉价发射器。 主要技术特点如下： ·发射的频率为868～928 MHz； ·ASK／FSK调制方式； ·数据传输速率可达32 Kb／s； ·电源电压为2.O～4.0 V； ·工作电流为ll mA，低功耗模式电流为350 nA； ·输出功率为8 dBm(f=868.3 MHz，VS一3.0 V，Z(负载)=(166 j226)时)； ·CLK输出端提供时钟给微控制器； ·单端天线输出。

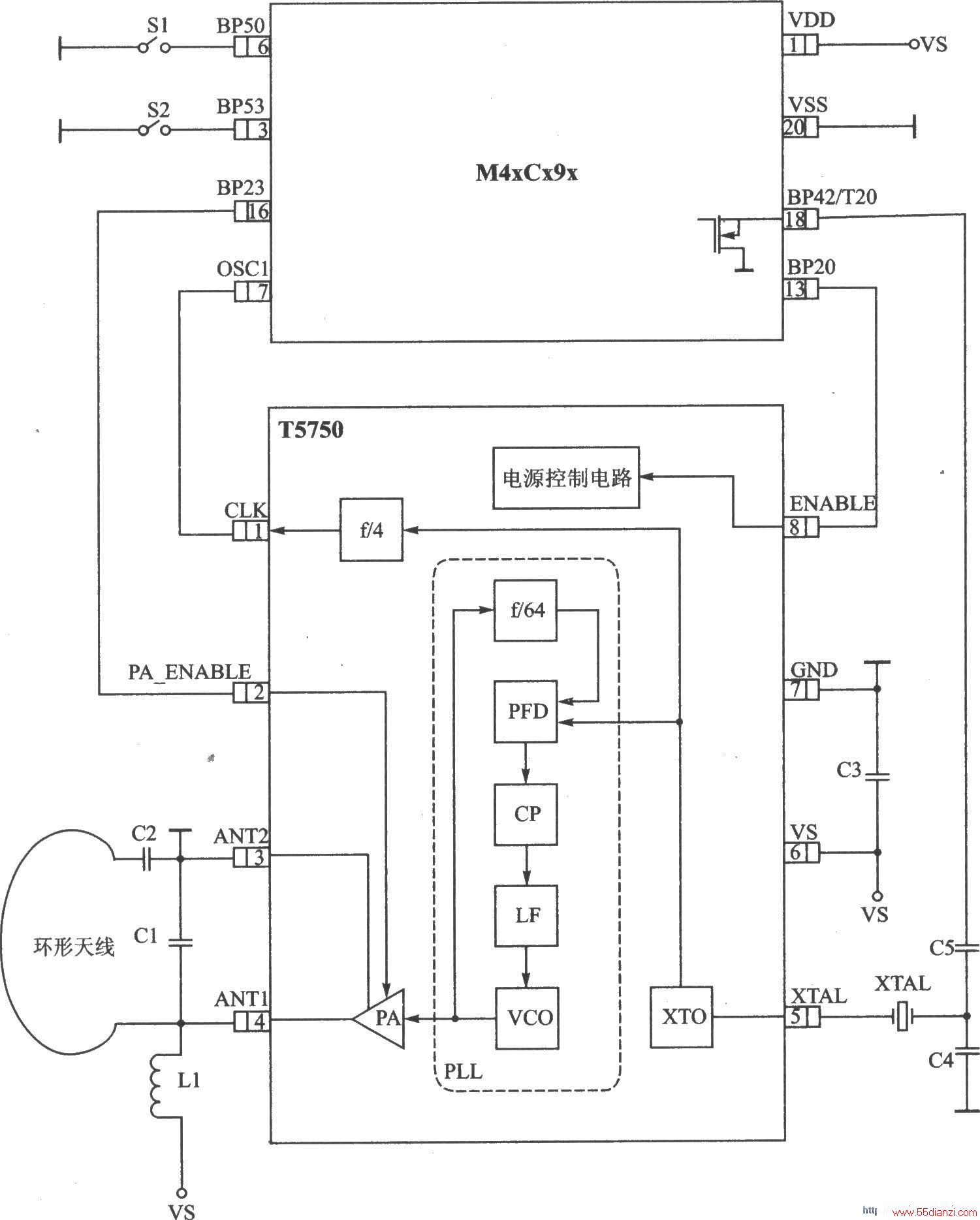

T5750 ASK应用电路

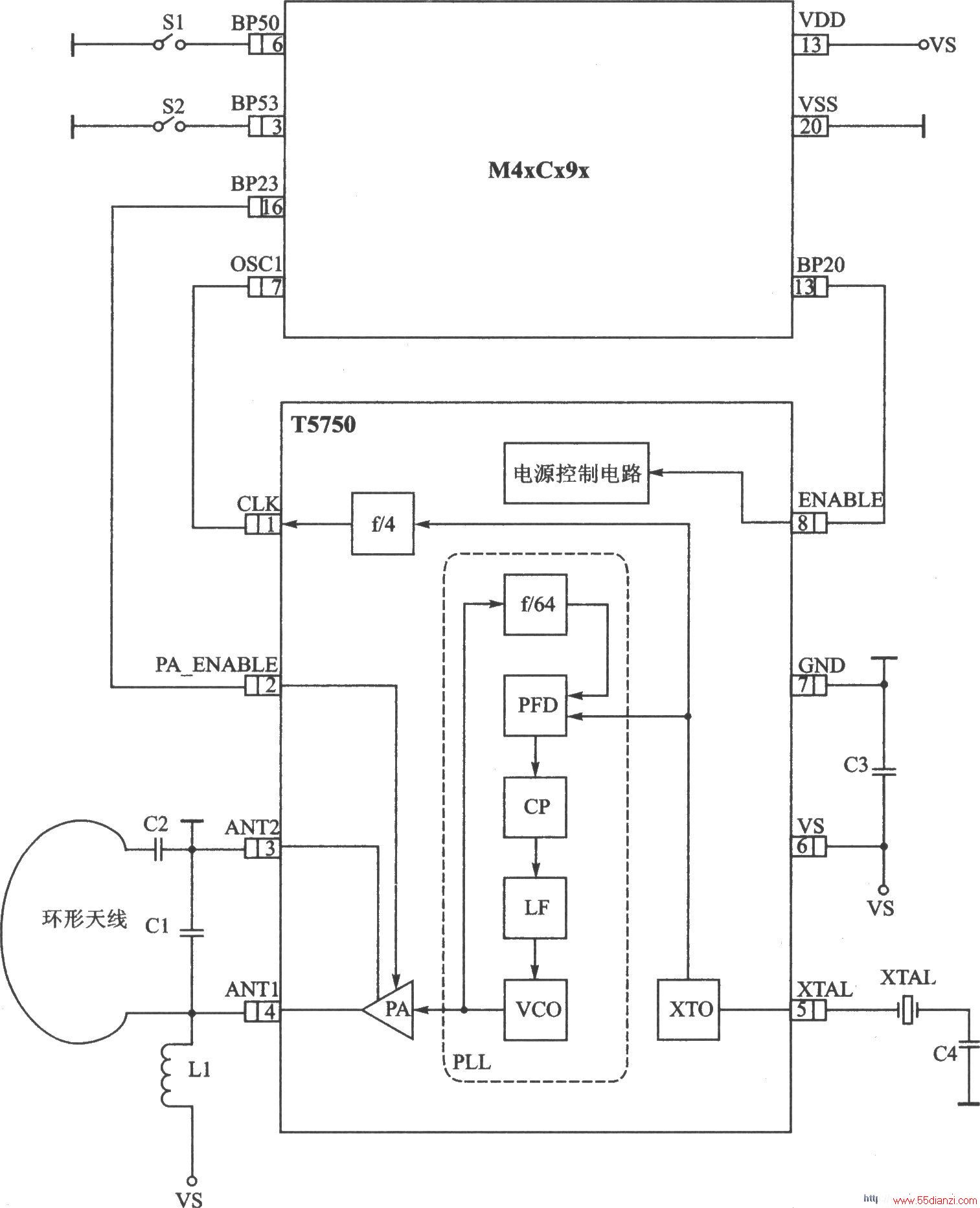

T5750 FSK应用电路
