变送器输出信号与电源的连接方式

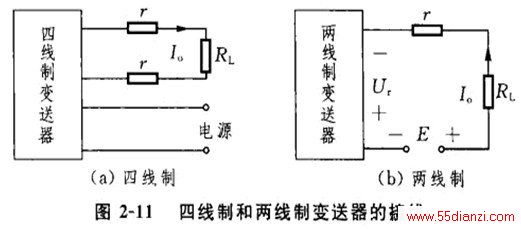

电动变送器输出信号与电源的连接方式有两种:四线制和两线制.图2-11(a)所示为四线制变送器与电源、负载的接线方式.供电电源(220 VAC或24 VDC)通过下面两根导线接人，上面两根导线与负载电阻RL相连，输出0-10 mA或4-20 mA信号。这种接线方式中，同变送器连接的导线有四根，称为四线制。而在图2-11(b)中.24 VDC电源电压和负载电阻RL串联后接到变送器。这种接线方式中，同变送器连接的导线只有两根.这两根导线同时传送变送器所需的电源电压和4-20mA输出电流，称为两线制.

图2-11中:RL为负载电阻;r为传输导线电阻;UT为变送器输出端电压:I0为变送器输出电流。

1)两线制变送器的优点

两线制变送器同四线制变送器相比，具有如下优点。

(1)采用两线制变送器可以节省电缆.变送器大部分都安装在现场.而调节器或显示仪表都装在控制室.当两者的距离较远时.这一优点更为明显.

(2)在安装四线制变送器时.要把电I线与信号线用不同的管遨分开铺设，以防干扰;而两线制变送器可共用一根穿线管道.

(3)两线制变送器如装于易燃易爆环境中.需另配用一只安全栅，以限制输人现场的最大能量.对于四线制变送器.如在.七述同样的条件下使用，所需要的安全栅就要增加。

总之，两线制变送器不但可减少设备、降低成本、提高安全性能，还可以节省人力，加快安装速度。

2)两线制突送器的工作条件

两线制变送器.必须满足如下三个条件.

(1)变送器的正常工作电流I必须小于或等于变送器输出电流的最小值Iomin 即


通常.两线制变送器输出电流下限值为4mA，在此条件下.变送器须能够正常工作. 但对于输出电流为0-10 mA的Ⅱ型变送器，若也采用两线制，则在输出电流为零时.电源电压就必须为零.显然，凡愉出电流采用0-10 mA的仪表是不能采用两线制连接方式的。

(2)在下列电压条件下，变送器能保持正常工作

(3)变送器的最小有效功率P为
