常用58、60、66、78、115外径编码器外形选型图
欧系编码器：夹紧法兰、同步（伺服）法兰、盲孔轴套、夹紧+同步法兰
日系编码器：日系法兰
电机主轴编码器：方形法兰
不锈钢66、78、115编码器：恶劣环境，重载，多编码器组合
。。。。。。

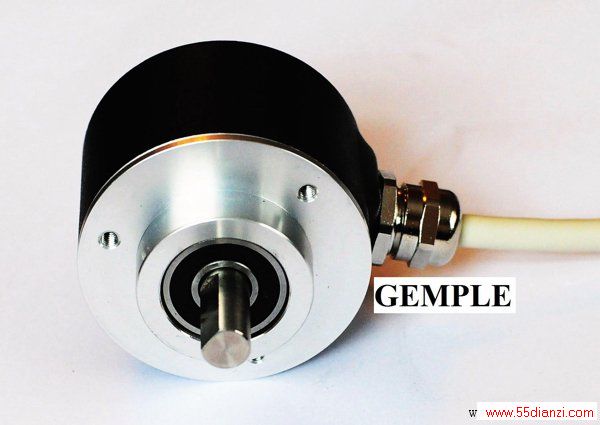

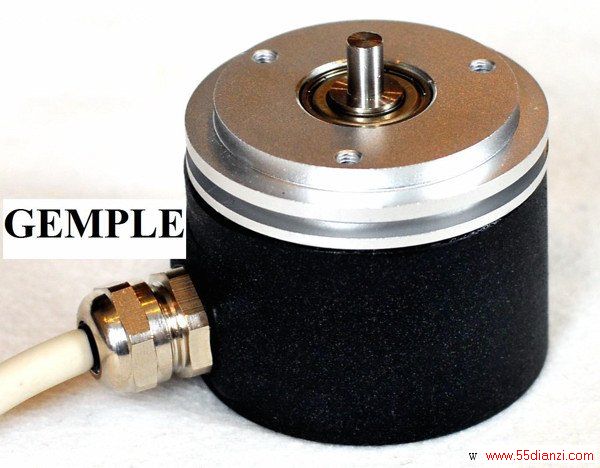

一。夹紧法兰 （R） 轴10mm (36mm凸缘)
。

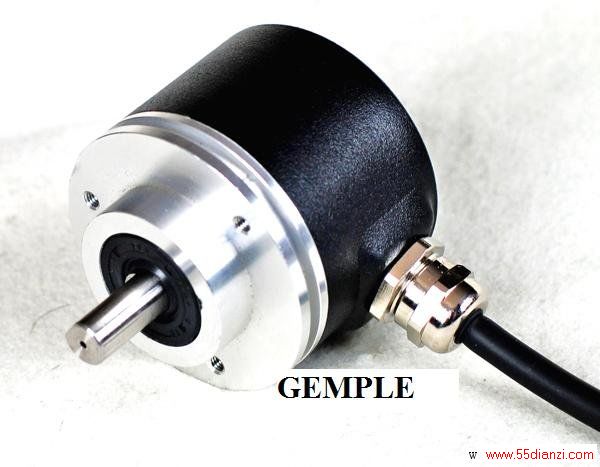

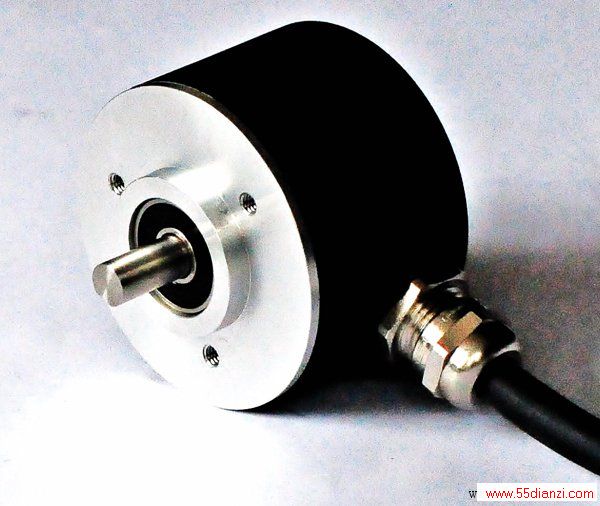

二。同步法兰 （S）轴6mm （同步槽边圈）
。

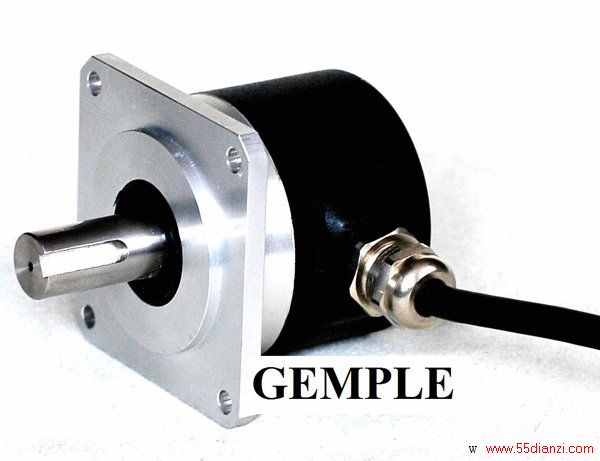

三。方形法兰（L）轴15mm （68x68方形法兰边）
。

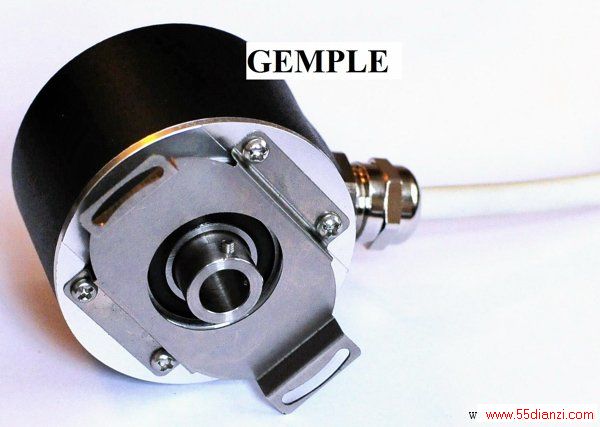

四。盲孔轴套 （H）轴孔12mm （或10mm）
。
五。夹紧同步（RS）轴10mm (夹紧法兰含同步槽边圈)
。
六。日系法兰 （N）轴8mm （30mm凸缘）
。

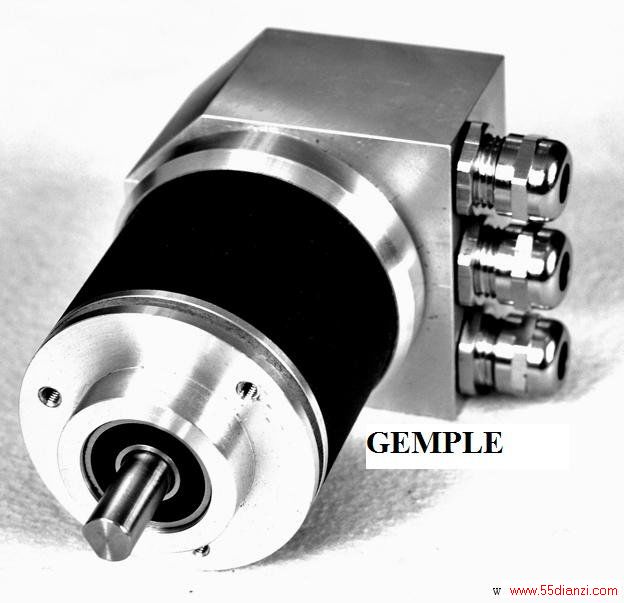

七。总线盒一体型（Profibus-DP）
。

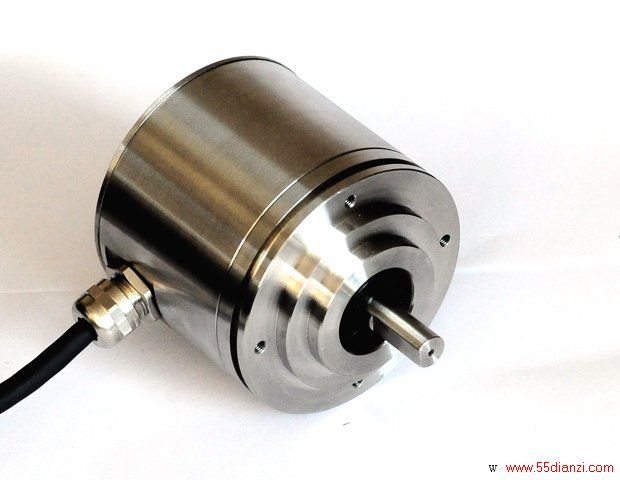

八。不锈钢66外形（安装形式与夹紧法兰相同）
。

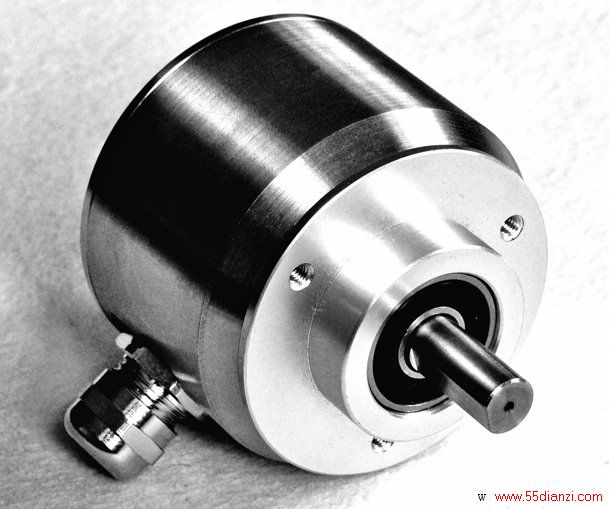

九。不锈钢78重载型外形
。

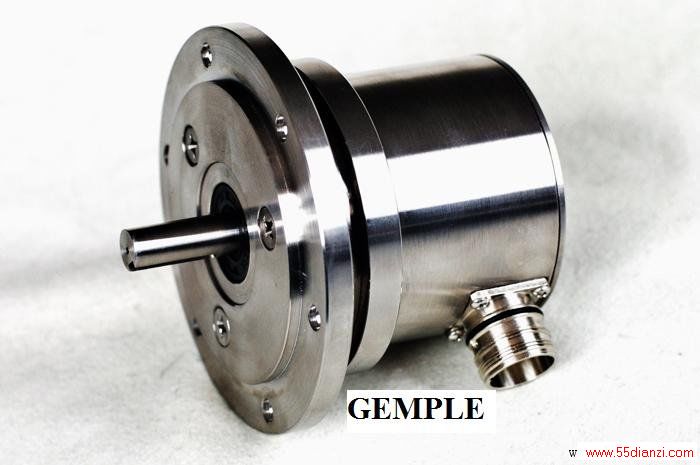

十。不锈钢115重载型外形
