Ⅲ型差压变送器的主要性能指标是:
基本误差一般为±0.5%;低差压为±1%,微差压为±1.5%、±2.5%.
变差 ±0.25%.
灵敏度 ±0. 05 %.
长期稳定性 ±0.3%.
负载电阻 250-350Ω.
Ⅲ型力平衡式趁压变送器的构成方框如图(8-5)所示。它包括测量部分、杠杆系统、位移检测放大器及电磁反馈机构.从图中可知:测量部分是将被测差压△Pi转换成相应的输入力Fi，电磁反馈机钩是将输出电流I0转换为反淡力Ff，并且Fi和Ff同时作用于杠杆系统.杠杆系统产生相应的微小位移量△s，经位移检测放大器转换为4-20mA直流电流信号IQ.由于它是以电磁反馈力 Ff产生的力矩去平衡输入力Fi产生的力矩，所以这类变送器被称为力平衡式差压变送器。
工作原理

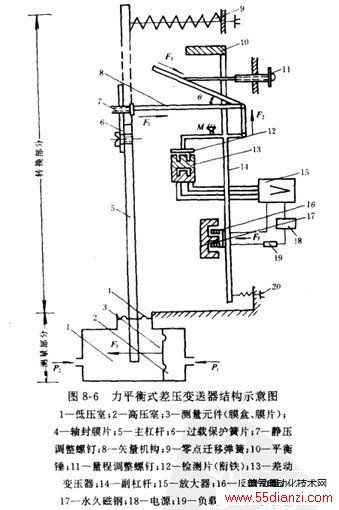

Ⅲ型力平衡式差压变送器的工作原理可以用结构示意图(8-6)来说明.
当被测差压信号P1、P2分别引入测量元件3的两侧时，膜盒就将两者之差(△Pi)转换为输入力Fi。此力作用于主杠杆的下端，使主杠杆的轴封膜片4为支点而偏转，并以力F1沿水平方向推动矢量机构8.矢量机构8将推力F1分解成F2和F3,F2使矢量机构的推板向上移动，并通过连接簧片带动副杠杆14，以M为支点逆时针偏转.这使固定在副杠杆上的差动变压器13的检测片(衔铁)12靠近差动变送器，使两者间的气隙减小。检测片的位移变化量通过低频位移检测放大器15转换并放大为4-20mA的直流电流Io.同时该电流又流过电磁反馈机构的反馈动圈16，产生电磁反馈力Ff,使副杠杆顺时针偏转。当反馈力Ff所产生的力矩和输入力Fi所产生的力矩平衡时，变送器便达到一个新的稳定状态。此时，放大器的输出电流I0反映了被测差压△Pi的大小。
