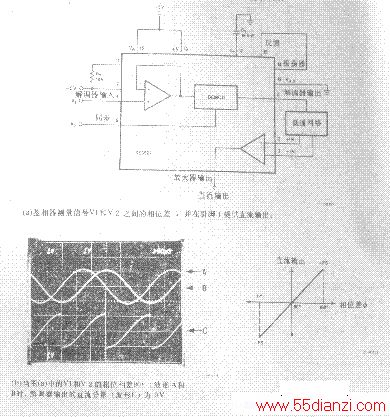

频率相同的信号分别加到同步输入端（引脚6）和解调器输入端（引脚4）上。解调器起鉴相器的作用，其直流输出分量与这两个输入之间的相位差成比例。在双电源供电时，这两个信号必须以0V为基准，在单电源供电时，必须以VR／2为基准。低通网络使鉴相器引脚1具有不受约束的放大器直流输出。当V0和V2的相位相差180°时，这一直流输出最大（正满刻度值），而当V1和V2同相时，这一直流输出最小（负满刻度值）。
