彩电高压过压检测电路

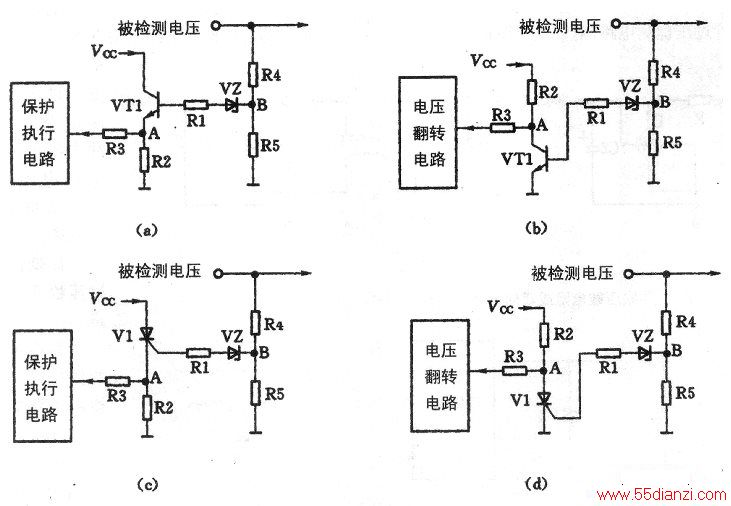

　　彩电的高压过压检测电路如下图所示。由于所检测的电压较高，大多采用分压电阻R4、R5对所检测的电压进行分压后，将B点的电压送入检测电路（其分压后的检测电路与低压过压检测电路相同）。下图(a)、(b)采用NPN三极管作为检测管，下图(c)、(d)采用可控硅作为检测管。下图(a)、(c)正常时A点电压为低电平，检测到过压故障时，VZ击穿导通，VT1或Vl获正向偏置电压而导通，A点输出高电平；下图(b)、(d)正常时A点电压为高电平，检测到过压故障时vz击穿导通，VT1或V1获正向偏置电压而导通，A点输出低电平。
　　
　　下图(a)、(b)检测电路为NPN三极管，当输出电压恢复正常时，会自动退出保护状态，而下图(c)、(d)采用可控硅作为检测管，保护后具有维持保护状态的功能，被检测电压恢复正常时，也不会退出保护状态，需关机放电后，方能退出保护状态，恢复正常工作。
　　
　　高压过压检测电路中的A点为过压检测电路的测试点，其输出电压应符合上述规律。
