恒流源供电和摘机检测电路

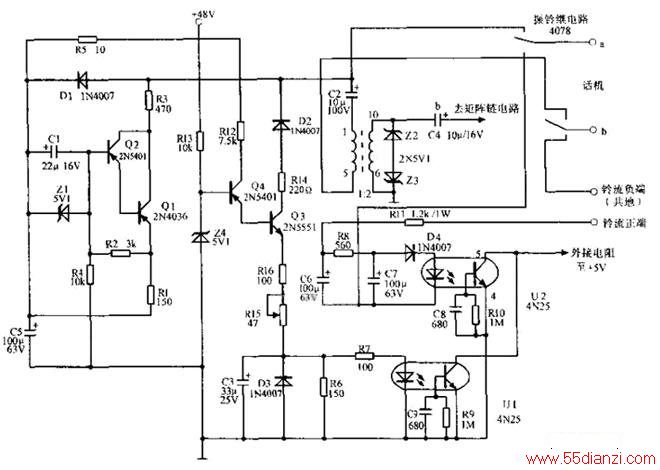

　　该电路用在HJD05型程控用户电话交换机上。直流通路是+48V，电阻R5、R1，晶体管Q1、R3组成了电源正端一侧供电电路。由R3上端经继电器接点接至分机电话线a端。分机电话线b端则经继电器接点接至电阻R14上端，通过R14、晶体管Q3、R16、R15、R6和R7、光电耦合器的发光二极管至电源0V端，构成了电源负端一侧供电电路。
