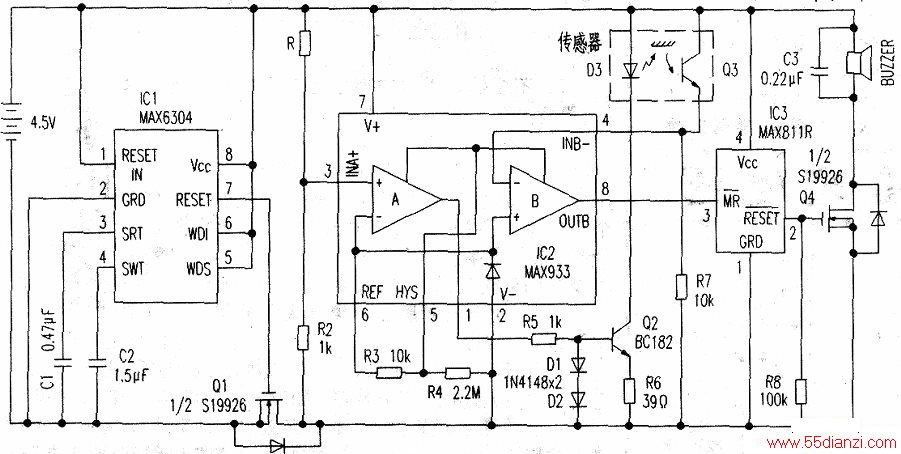

这款脉冲供电传感器电路，可以延长供电电池的使用寿命，具有一定的使用价值。此电路通常用在监测水软化处理器上，主电路由三块美国美信(MAXIM)公司生产的集成块(ICl:MAX6304，IC2：MAX933，IC3:MAX811R)及其外围电路组成。如下图所示，Ql、Q4为两只MOS场效应管，D3、Q3构成光电传感器，用来监视盐晶体的高度，BUZZER为蜂鸣器，产生报警声。传感器电路使用三节五号电池，每30分钟通电1秒，可将电路中20mA电源电流降低到平均70μA，这种脉冲工作方式使电池寿命延长到几年。
传感器是一个带红外发射管的光电耦合器件。借助于盐晶体的反射，在光电晶体管(Q3)上产生一个“非报警”级别的发射极电流，当盐晶体高度低于传感器的位置时，对应的电流就产生一个向下的跳变。当R7的压降等于比较器／基准元件(IC2)的基准电压时，比较器B的输出变为离电位，使释放电压监测器(IC3)复位，在最小复位延时间隔140ms之后，Q4导通，使蜂鸣器发声报警。比较器A通过R1和R2检测电池电压，当电池电压在3伏以上时，比较器A输出为高电位，此时晶体管Q2导通，由Q2和相关元件组成的恒流源吸收电路激励红外发射管(D3)。在电池电压低于3V或盐晶体的高度较低时，蜂鸣器就会每隔30分钟发声1秒。Q1由IC1控制，只有在Q1导通时传感器才加上电源。监控集成电路(IC1)用作时基发生器，与由555定时器和多级计数器组成的方案相比，IC1功耗更低，尺寸更小，同时也省掉了所需的大电容。IC1直接与电池相莲，当电池电压为4.5V时，耗电为60μA，3V时耗电为40μA。IC1的外部连接方式使内部“看门狗”定时器循环计数。当采用图示电路，C2接1.5μF电容时，内部溢出时间为3.6秒，且将WDS端接高电平时，该时间扩大500倍，延长到期望的30分钟时间。每次时间溢出时产生一个复位脉冲，通过使Q1导通大约1秒的时间，将电源加到其他电路上（注：IC1的复位时间tRESET=2.67xC1=1.25秒，“看门狗”时间tWATCHDOY=2.67xC2=33分）。
以上电路根据实际需要，也可以使用到各种不同实用电路中。
