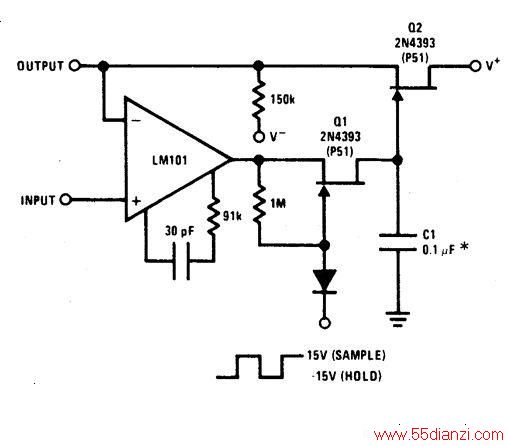

结型场效应管Q1和Q2提供完整的缓冲给C1和样本，然后保持电容。在样品中，为了给C1充电，Q1导通并提供路径，RDS（开启）。在保持期间，Q1关断，从而留下Q1ID（关闭）和Q2 IGSS（<100PA）作为唯一的放电途径。
本电路采用结型场效应管（JFET）Q1和Q2给电容C1提供了一个完善的缓冲。C1是采样与保持电容器。在采样期间，Q1导通，C1通过Q1的源-漏电阻充电。在保持期间，Q1断开。Q2起缓冲作用，以便把Vc反馈到LM101,并从它的源极输出电流。
