本文针对电流、电压采集中存在的噪声干扰问题，分析了电流、电压准确采样测量在整个控制系统的重要性。介绍了HCNR201的工作原理，设计了隔离采集板的硬件电路，通过对其工作电流的特殊设置，实现了模拟电压信号的隔离。实验结果证明该设计正确可用，具有较高的采集精度和线性度，在对稳定度和线性度要求较高的场合具有广泛的应用前景。
在电源系统中，经常需要对电流、电压等信号进行采集和测量；整个系统由于安装比较紧凑，工作容易相互产生电磁干扰，有时候供电系统的不稳定更是加剧了电磁环境的恶化。在强干扰下进行数据采集，各种强干扰信号会随着被测信号进入到采集和测量系统。一方面这些强干扰信号叠加在有用的被测量信号上会影响测量精度，另一方面，高电压、大电流的的干扰信号窜入处理器电路(如CPU等)，轻则会造成系统不稳定，重则会造成这些器件损坏。
为了减小环境噪声对采集电路的影响，提高系统稳定性并确保测量结果准确，往往将被测电路和测试电路在电气上进行隔离，可使用霍尔电流、电压传感器来实现对电流、电压的隔离，但高性能的电流、电压传感器成本高并且体积较大，不易布局。光电耦合器隔离是一种较理想的选择，普通光电耦合器具有非线性电流传输特性，这对于数字量和开关量的传输不成问题，但是对于模拟量的隔离不能保证传输精度。HCRN201是HP公司生产的一种高线性度的模拟光耦，使用它实现的光电隔离电路可实现模拟信号的的稳定性、线性度的需要。本文介绍了HCNR201的工作原理，使用该器件设计了针对电流、电压信号隔离电路，讨沦了参数的选择，并对试验结果进行了分析。
1 线性模拟光耦HCNR201结构及工作原理
HCNR201的内部结构如图1所示。包括一只高性能的AlCaAs型LED(图1中的LED)，两只极其相似的光电二极管(图1中的PD1和PD2)，当LED中流过电流Ip时其所发出的光会在PD1、PD2中感应出正比于LED发光强度的光电流IPD1和IPD2，其中IF、IPD1和IPD2满足以下关系：
IPD1=K1IF (1)
IPD2=K2IF (2)
K=IPD1／IPD1 (3)
式中K1、K2分别为输入输出光电二极管的电流传输比，其典型值均为0．5％左右。因为IF一般在1～20mA之间，所以IPD1、IPD2一般在50μA以下；K被定义为传输增益，当一只HCNR201被制造出来时，K就是一个固定的值了，HCNR201的K值约为1±0．05。再加上PD1、PD2的安装位置的精确性以及元件先进的封装设计保证了HCNR201的高线性和增益的稳定性。
在使用时，可将第3、4引脚输出端与第1、2脚引入端一起接入控制回路，其中第3、4引脚的光电二极管PD1起反馈作用，它可将产生的输出电流反馈到第1、2引脚的发光LED上，以对输入信号进行反馈控制。
2 硬件电路的设计
电压隔离采集电路如图2所示，此为正负电压隔离电路，正负相似(电流隔离采集电路与其相似)，它主要由三部分组成。第一部分是精密电阻分压网络和第一级运放，第二部分是第二级运放它通过HCNR201组成的负反馈网络，第三部分是第三级运放它将电流转换成电压。
以正电压隔离采集电路为例，第一只运算放大器U1A做了一级电压跟随器，具有输入高阻抗，输出低阻抗的特性，能够有效地减小采样电路负载对输入信号的影响，使得后一级的电路更稳定地工作。第二只运放U1B和第三只运放U5和U3(HCNR201)构成了信号调理和电气隔离电路，在电源回路中实现了±12V和+5V地电气隔离，因此通过HCNR201后，电源电路和检测回路不再有电气上地隔离。电容C1、C2用于防止运放U1A、U5出现自激现象，使运放电路稳定地工作。电路中的运算放大器U1采用双运放MC1458，U5采用单运放LM321IDBVR。
根据运算放大器“虚短”“虚断”特性有：
IPD1=UV+R3／(R1+R2+R3)R5 (4)
IPD1=UA1／R7 (5)
由等式得：
UA1=V4+(R1+R2)R7／K(R1+R2+R3)R5 (6)
由式(6)可以看出，输入、输出电压之间存在正比的关系，只要适当选取各电阻的值，就可以得到一定比例的隔离输出电压。
HCNR201的前半部分采用±12V供电，后半部分采用单+5V供电，这样电源的各种干扰信号就不会引入到光耦后端的系统。R1、R2、R3组成精密电阻分压网络，将电源的电压转换成采集卡可以接受的低压。此电路设计可以实现输入与输出的线性变化，经过标定后能准确测得输入模拟量的值。

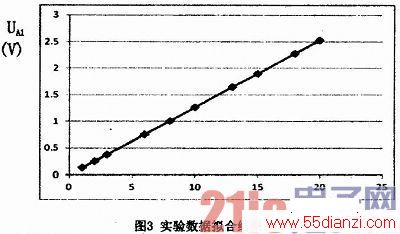

对试验数据进行线性拟合，得到的拟合曲线如图3所示，证明该检测电路有很好的线性度。

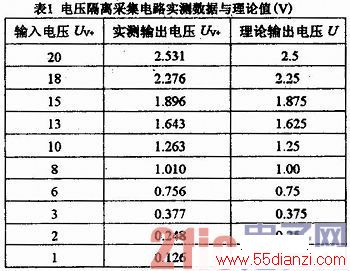

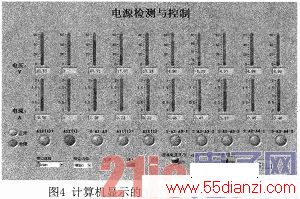

对比电压检测电路实测数据与理论值，之间存在稍许误差，分析误差产生的原因主要有两个：1)受使用电阻精度和测量仪器精度的影响：2)取K=1是存在误差的，由于制造工艺的限制，各个HCNR201的K值一般在(0．95～1．05之间)，而电路一旦电装完成，上面两个产生误差的原因就确定了，因此可以根据实测值对K值进行修订，这样可大大提高测量电路的精确性。此方法在“××电源检测与控制平台”系统中通过选用较精确的电阻、实测后对K值进行修订，取得了理想的效果，通过计算机显示隔离采集的输入电流、电压值如图4所示。

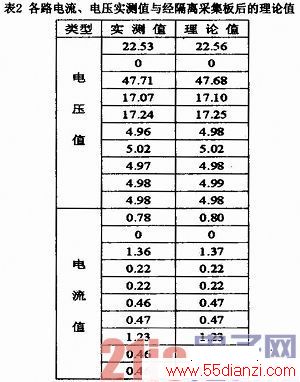

在“××电源检测与控制平台”系统中，用三用表FLKE17B和钳形电流表PROVA11实测各路电流、电压与经隔离采集板检测到的理论值如表2所示，证明整个电流、电压隔离采集板具有较高的线性度和精度。
4 结束语
本文给出了利用高线性模拟光耦实现电流、电压信号的隔离采集电路。实验结果证明此设计正确可用，具有较高的采集精度和线性度，在对稳定度和线性度要求 较高的场合具有广泛的应用前景。此方法已用在“××电源检测与控制平台”中，取得了理想的效果。
