电桥传感隔离放大器(ISO212、OPA1013)
电桥传感隔离放大器(ISO212、OPA1013)
点击数:7954 次 录入时间:03-04 11:37:01 整理:http://www.55dianzi.com 传感-检测-采集电路

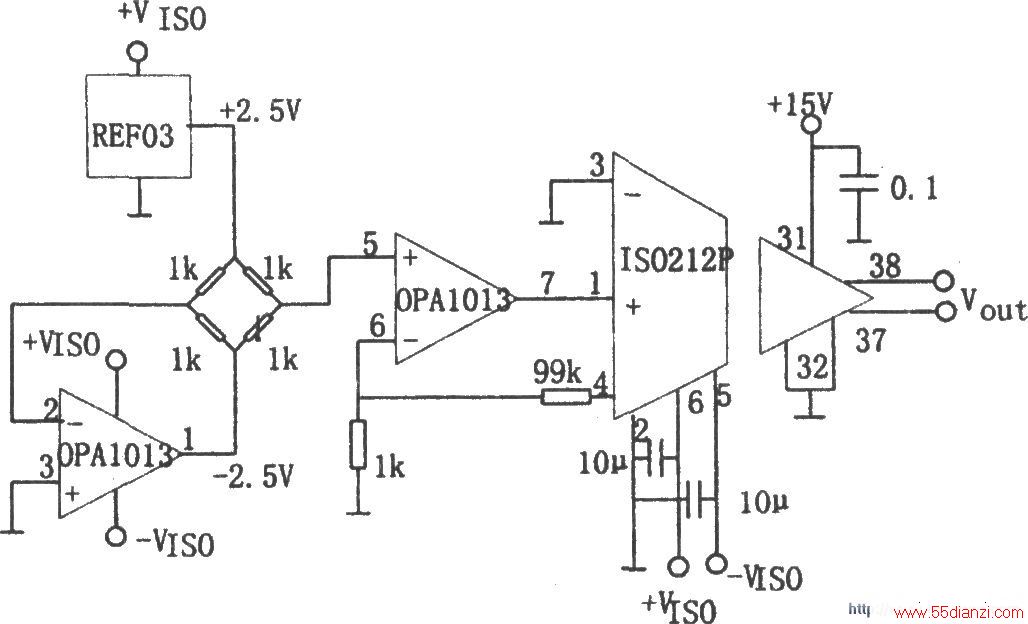

许多传感器如应变片、铂电阻、压力传感器、瓦斯检测等都采用电桥作为采样电路,以取出差动信号。如图所示电路利用单电源高精度双运OPA1013作为前置放大,利用双口隔离小型化隔离放大器ISO212P作为后级隔离放大器。

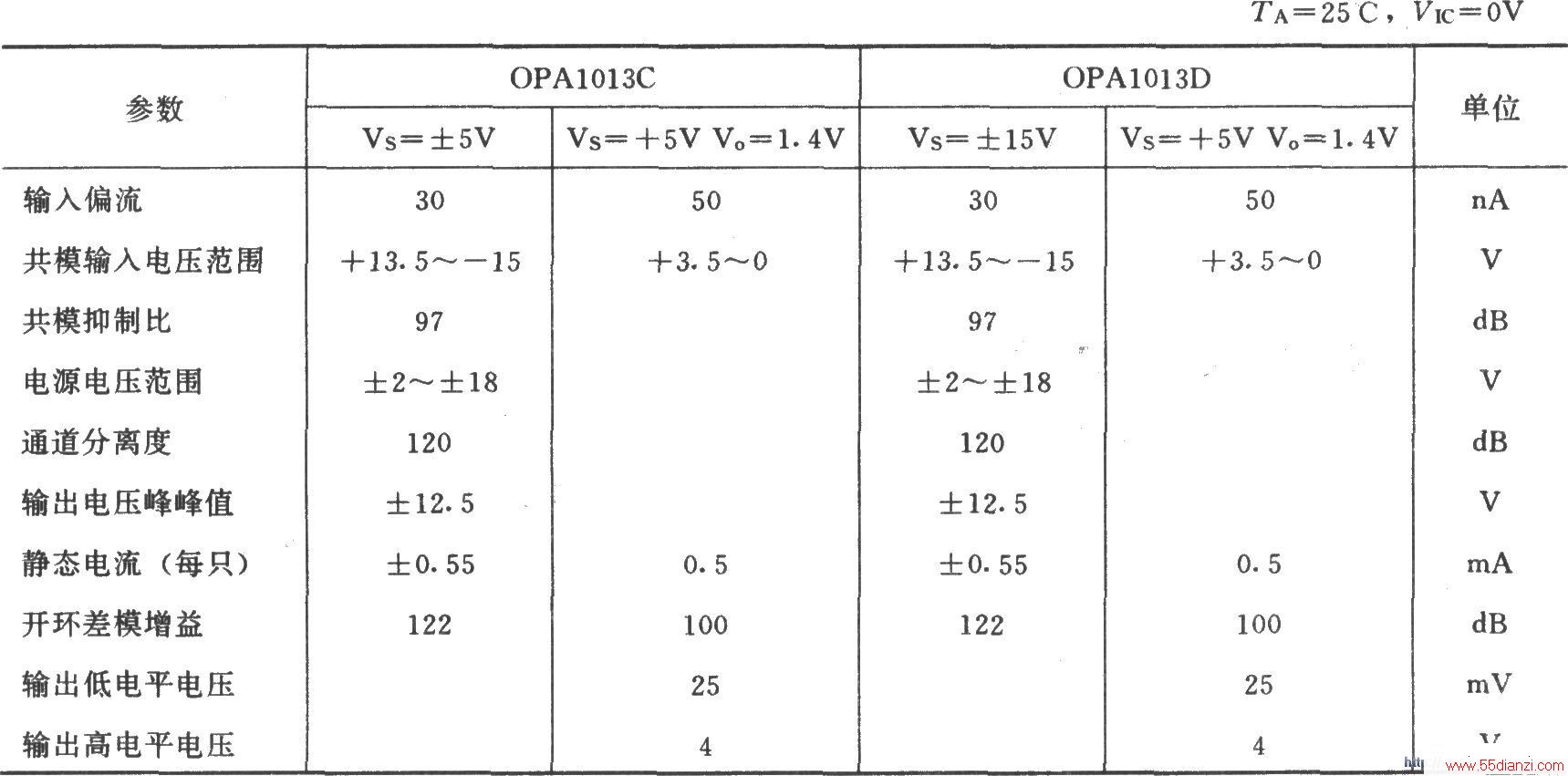

OPA1013双运放的主要参数(典型值):
