为提高测量准确度,现采用AD590型集成温度传感器,其测温准确度可达正负0.1%~0.5%,测温范围是-55度~150度,响应用速度仅为10US。AD590的电流与温度严格成正比,温度每变化1度,电流就改变1UA,是一种理想的温度/电流转换器件。

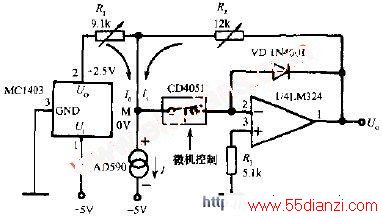

测温电路的原理如图所示。由带隙基准电压MC1403提供+2.5V基准电压,经R1接AD590的正极,还经过多路模拟开关CD324的反相输入端,
