TDA6108JF的测试电路

TDA6108JF的测试电路

点击数:7819 次   录入时间:03-04 11:46:02   整理:http://www.55dianzi.com   传感-检测-采集电路

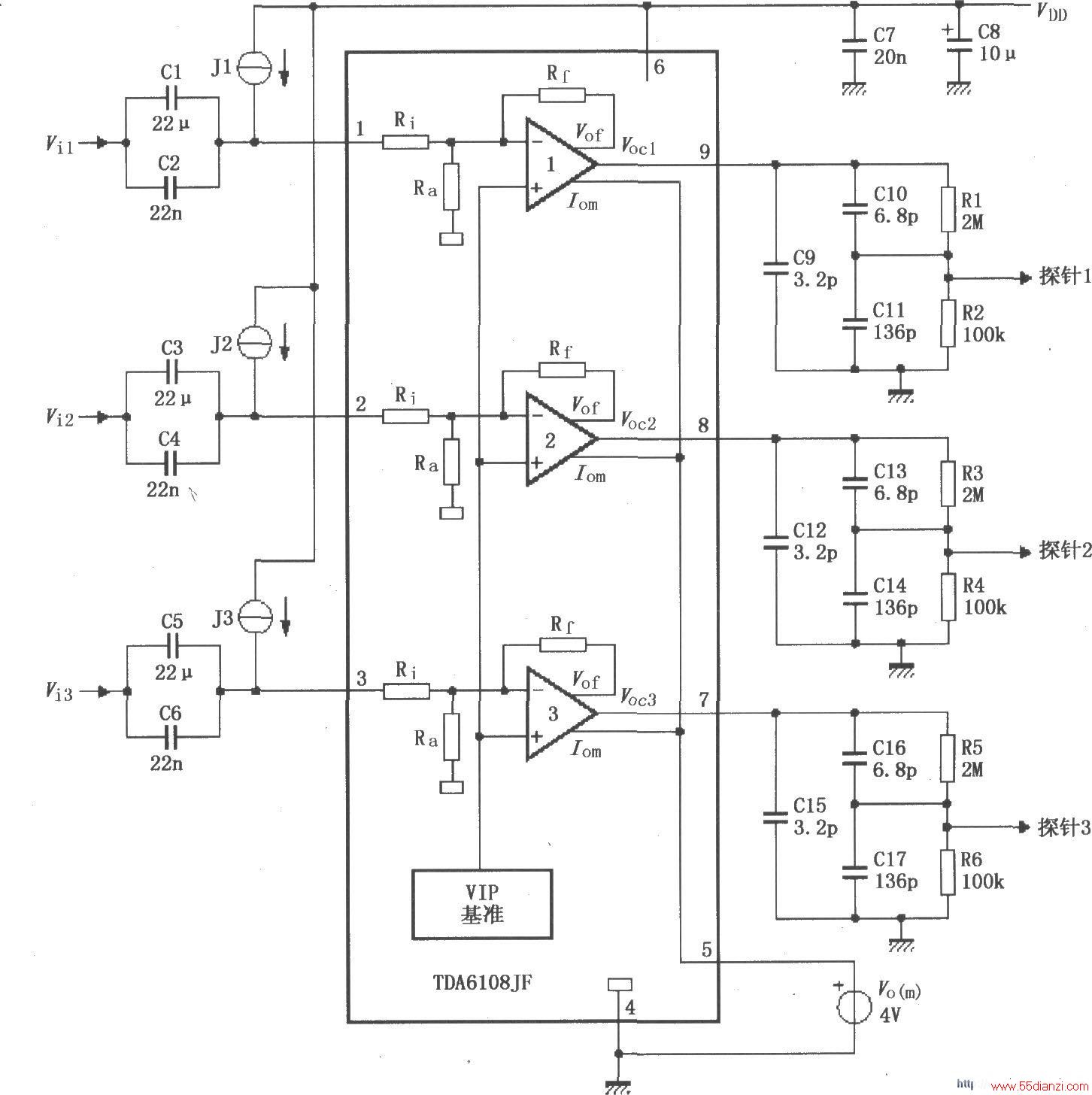

    如图所示为TDA6108JF的测试电路。输入信号Vi1、Vi2、Vi3经过由电容组成的输入网络进入TDA6108JF的1、2、3脚,1、2、3脚是内部差分输入级的反相输入端,放大后的信号分别从9、8、7脚输出,经过各自的输出网络去探针1至探针3。

TDA6108JF的测试电路
