缓冲器的漏电电流测量电路(OPA111)

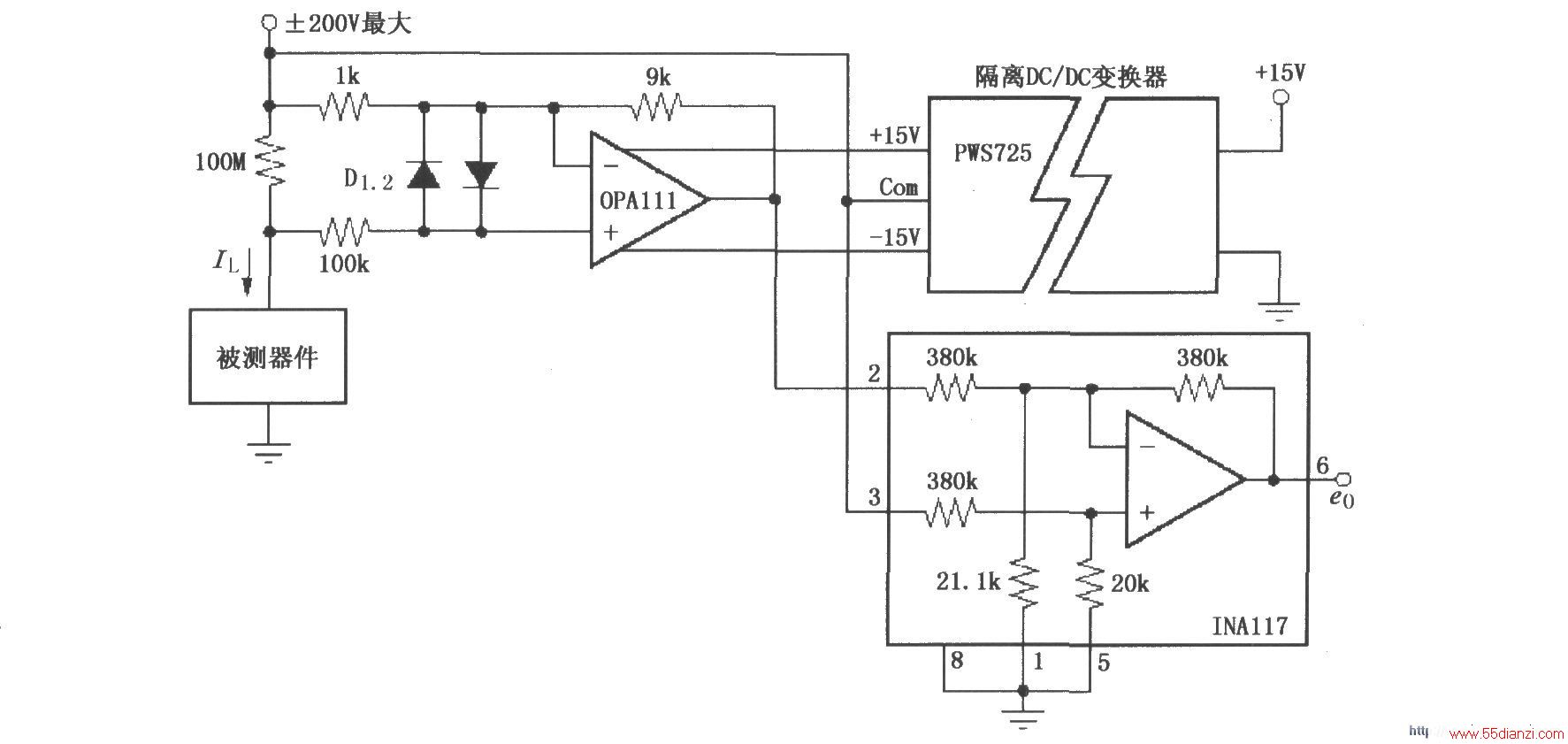

      如图所示为由OPA111构成输入缓冲器的漏电电流测量电路。D1、D2为晶体管2N3904，将其基极与集电极短接(发射极开路)。最大为±200V的电源加到被测器件，漏电电流流过100MΩ取样电阻，在取样电阻上形成电压降，电压降经过缓冲器后输入到INA117放大后输出，输出电压eo=IL×109(1V／nA)。因为要测量低漏电电流，要防止测量电路分流造成测量误差，所以采用极高输入电阻的缓冲器构成测量电路。用一个隔离电源对运放OPA111供电，因此电路允许有±200V的共模范围。
