由UZZ9000和磁阻式传感器KMZ41构成的电压输出式角度检测电路
由UZZ9000和磁阻式传感器KMZ41构成的电压输出式角度检测电路
点击数：7957 次 录入时间：03-04 11:33:32 整理：http://www.55dianzi.com 传感-检测-采集电路

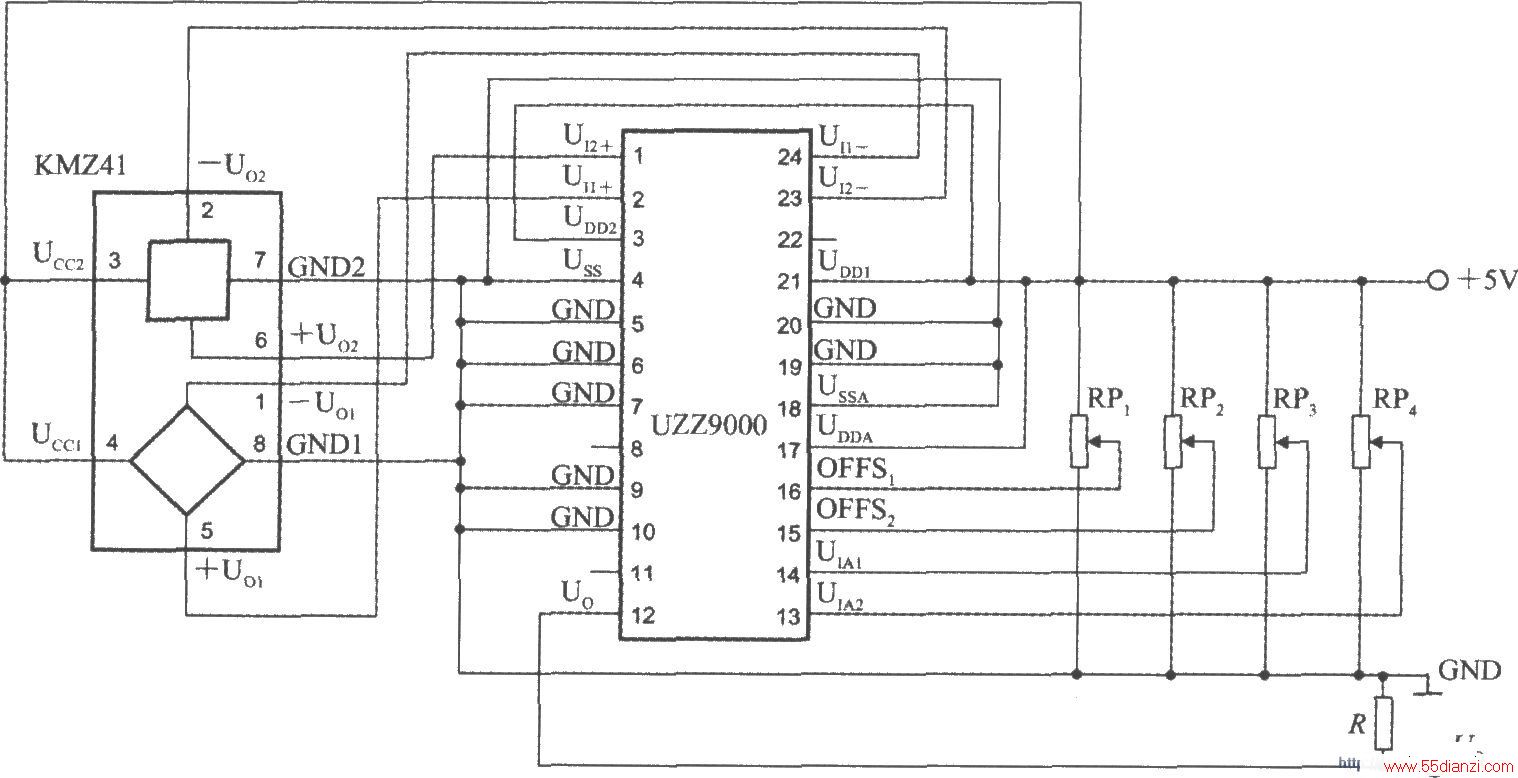

由角度传感器信号调理器UZZ9000和KMZ41构成的电压输出式角度检测电路如图所示，它采用 5V电源，RP1～RP2为失调电压调节电位器，RP3～RP4为增益调节电位器。R为输出端的下拉电阻。输出电压可送至数字电压表，显示出被测角度值。
