由5通道低功耗可编程传感器信号处理器AD7714和热电偶构成的测温电路
由5通道低功耗可编程传感器信号处理器AD7714和热电偶构成的测温电路
点击数:7783 次 录入时间:03-04 11:41:32 整理:http://www.55dianzi.com 传感-检测-采集电路

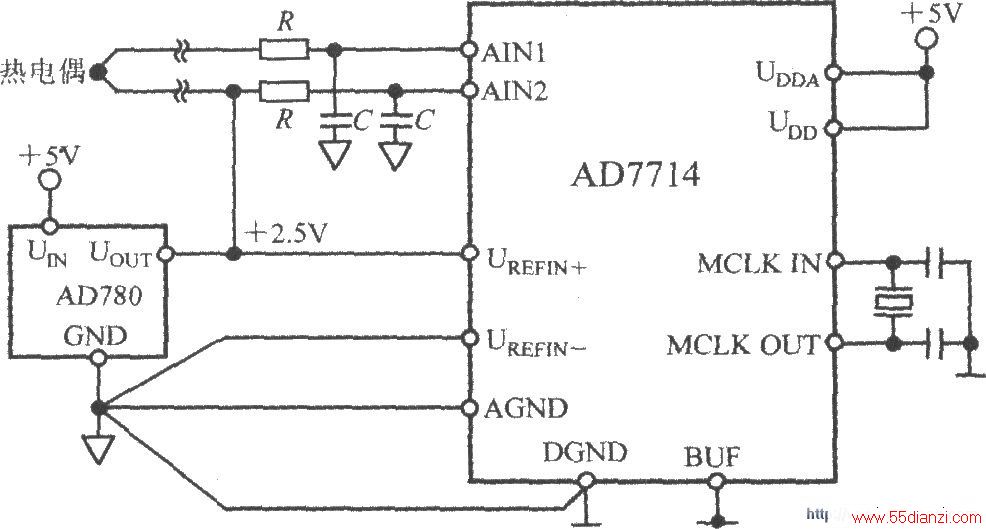

由AD7714和热电偶构成的测温电路如图所示。在此应用中,AD7714工作在缓冲模式,允许在前端接退耦电容,以便滤除热电偶引线上的噪声。在缓冲模式下,AD7714的共模范围较窄,为使热电偶的差分电压处于合适的共模电压范围之内,AD7714的AIN2输入端应被偏置到 2.5V基准电压上。
