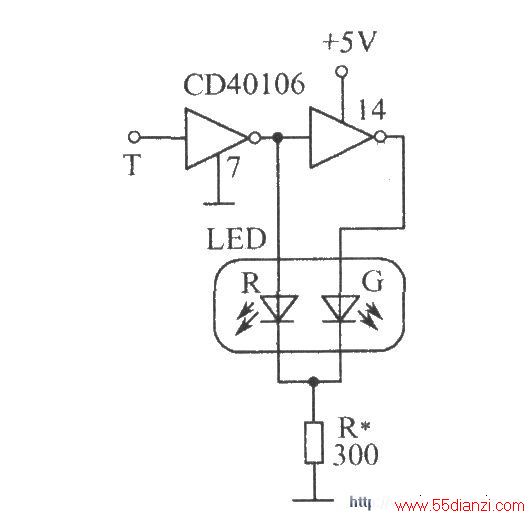

如图所示为逻辑电平测试电路。CD40106是带施密特触发器的六反相器(只用其中两个),T是探针,当T接触的某点为“0”时,经反相驱动后,LED-R发红光,LED-G熄灭;当探测点为“1”时,LED-R反偏熄灭,而经两次反相后LED-G发绿光;当T探测的是CP脉冲时,两管交替发光。由于时钟脉冲频率均较高,当高于24Hz时,因眼的“视觉留影”作用,好像两管同时发光,而不再交替闪烁,故呈橘红色。
