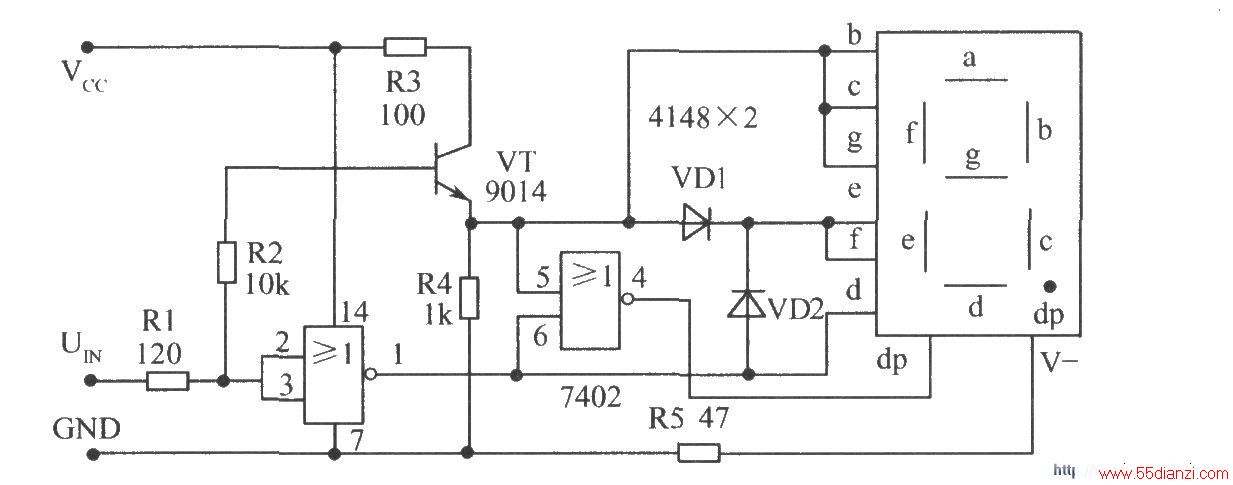

如图所示为通过点亮小数点dp指示开路(未测试)状态的电平测试电路。高电平时VT导通，显示H；低电平时VT截止，7402的1脚为高，显示L；探针开路时，7402的2、3脚相当输人高电平，1脚输出低电平。同时VT截止，5脚被R4下拉为低电平，4脚输出高电平仅驱动小数点dp发光。
本文关键字：小数点 传感-检测-采集电路，单元电路 - 传感-检测-采集电路
