话筒及其测试

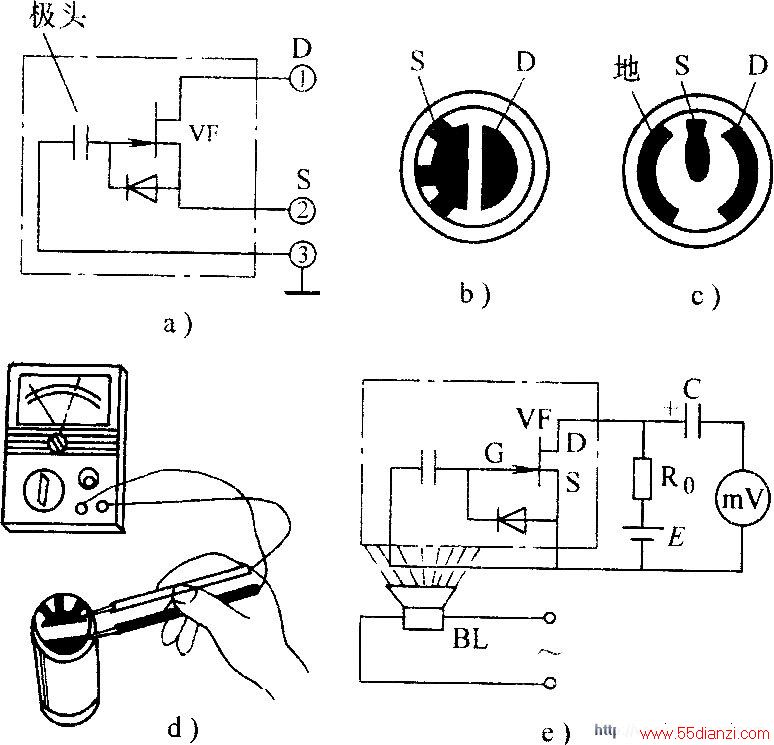

a图是话筒的内部结构.

图b,c是话筒的输出接点形式,有两接点式和三接点式两种.

图d是测试方法．将万用表拨到R×1kΩ档，将黑表接任意一接点，红表笔接另一接点，记下测出的阻值；在将表笔交换一下接触点，记下测出的阻值，比较两次测试结果，阻值较小者，黑表笔接触的为源极，红表笔接触的为漏极．

图e是测试话筒的灵敏度．当声压作用到话筒时，在毫伏表上便有输出.当有人对着话筒吹风，万用表的指针便会随之摆动，摆幅越大，灵敏度就越高．
