1B31构成的提升激励电压的电路

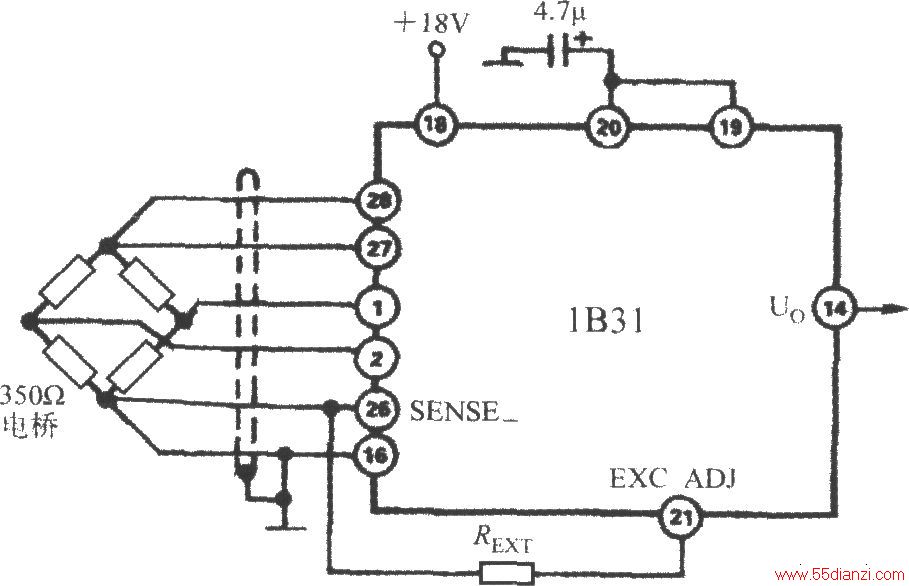

当宽带应变信号调理器1B31第19脚接第20脚时，由可编程电桥激励源输出的激励电压UEXC=+10V。要使UEXC提升到+10～+15V，必须在EXC ADJ端和SENSE-端之问接一只电阻REXT，电路如图所示。REXT值由下式确定(电阻单位是kΩ)。
