断开电压上升额定值dU/dt的测量是在输入为OV时，输入信号Uin的频率增加直到晶闸管导通，然后用频率计算dU/dt，公式如下：
dU/dt=2&raDIC;22πfUin

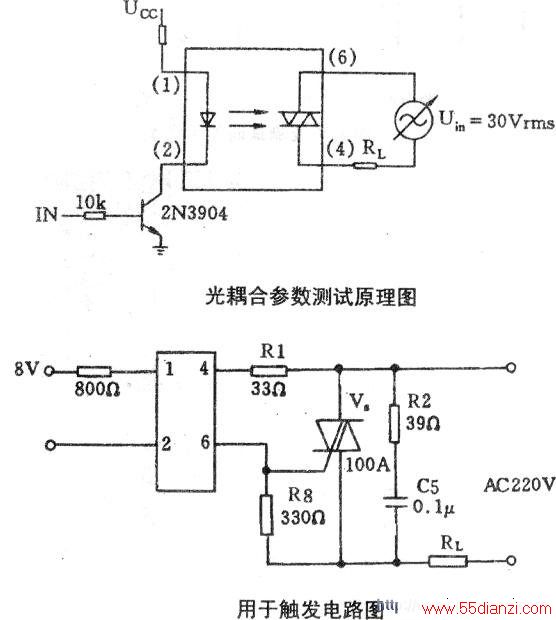

上图中光二极管与晶闸管光耦合电路为TIL3009～TIL3012，输入至输出峰值电压，5s脉宽，60Hz，3.535kV;输入二极管反向电压3V：输入二极管正向电流50mA;输出断开峰值电压250V：输出导通电流50～100mA;功耗630mW。用于触发电路图如下图所示。
