有互补作用的振荡器触发电原理图

点击数：7291 次录入时间：03-04 11:35:59 整理：http://www.55dianzi.com 触发-偶合电路

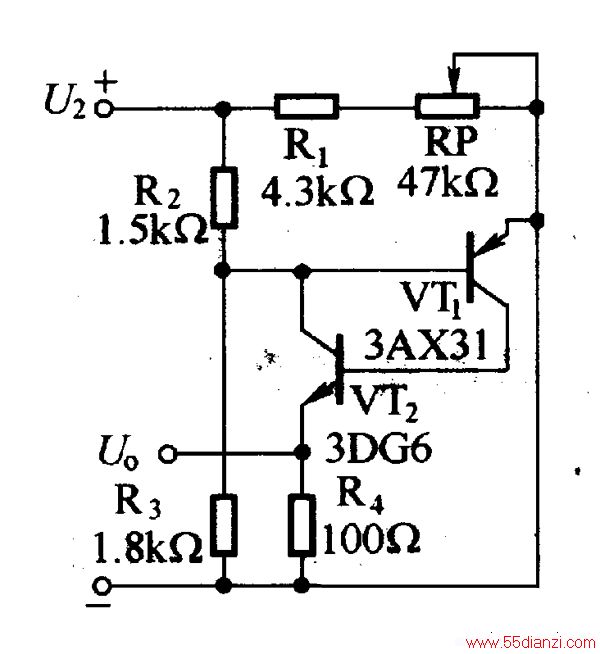

如下图所示，该电路的电路中的VT1与VT2组成正反馈环节，产生自激振荡触发脉冲，调节RP可以改变自激振荡脉冲的周期，起到移相的作用。

互补振荡触发电路图
