455KHz中频信号发生器分析

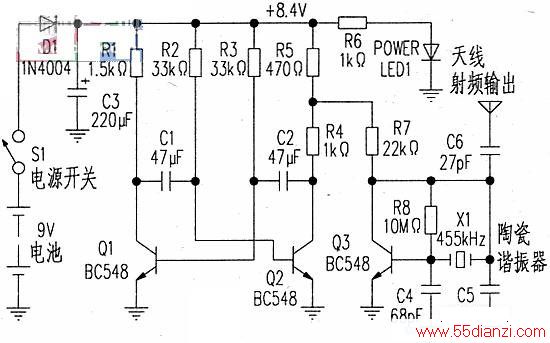

455KHz中频信号发生器原理图

R7(22kΩ)作为Q3集电极的负载电阻连接到分压电阻R4和R5的结点上，并由Q2驱动，这样就用多谐振荡器改变455kHz振荡的电流，实现了对455kHz信号的振幅调制。

产生矩形波或方波的多谐振荡器任何时候只有一个晶体管导通，另一个晶体管截止，其转换频率由R2和R3及C1和C2决定，方波的频率由下式计算：

f=1/[0.693(R2C1+R3C2)]

用上图的值，得出理论值为465Hz。由于电阻电容实际数值的差异．其频率稍有变化，而R2C1和R3C2并不绝对相等，占空比也不会准确为50％。

调制信号用电容C6耦合送到一根导线上作为天线输出。印制板R为72mm×31mm。仪器的测试工作很简单，接通电源后LED亮．电路就会输出。455kHz的调制信号。用调幅收音机调谐到910kHz或1365kHz(基波频率的二次和三次滤波)，将天线靠近收音机应听到500Hz左右的声音．用示波器能检测到Q1和Q2集电极具有约500Hz的方波，Q3集电极应有455kHz的正弦波，其幅度有波动。
