信号发生器在电子产品研发过程中使用广泛，但对于电子爱好者来说，个人购买一台信号发生器来使用又显得不太合适，本文提供一个可产生多种波形的信号发生器电路，有兴趣的电子爱好者可以自制一个，作为信号发生器来使用。电路原理图如下图所示。

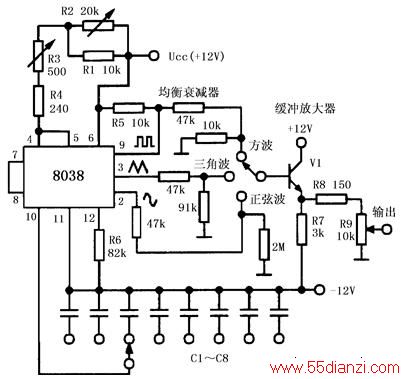

0.05Hz～1MHz信号发生器原理图
图中的8038 为函数发生器专用IC，它具有3 种波形输出，分别正弦波、方波和三角波，8038的第10脚外接定时电容，该电容的容值决定了输出波形的频率，电路中的定时电容从C1至C8决定了信号频率的十个倍频程，从500μF开始，依次减小十倍，直到5500pF，频率范围相应地从0.05Hz～0.5 Hz～5Hz～50Hz～500Hz～5kHz～50kHz～500kHz，如果C8取250pF，频率可达1MHz。图中的V1、R7、R8构成缓冲放大器，R9 为电位器，用于改变输出波形的幅值。
整个电路的频率范围为0.05Hz～1MHz，占空比可以从2%至98%调整，失真不大于 1%，线性好，误差不大于 0.1%，因此电路很有实用价值。
