方波发生电路

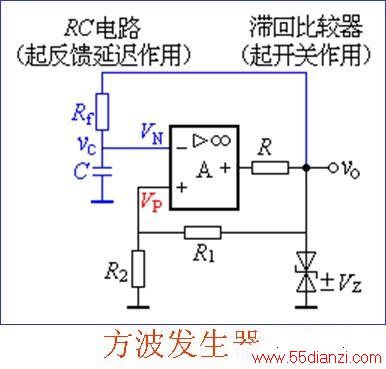

　　(1)工作原理

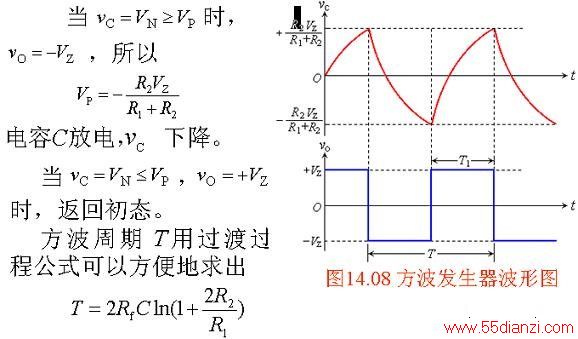

　　电源刚接通时, 设

电容C充电，  升高。参阅下图。

　　(2)占空比可调的矩形波电路

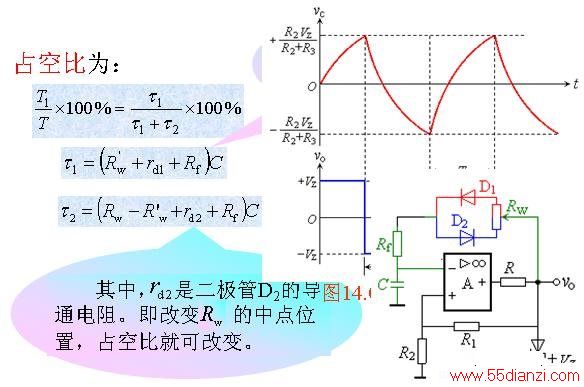

　　显然为了改变输出方波的占空比，应改变电容器C的充电和放电时间常数。占空比可调的矩形波电路见下图。

　　C充电时，充电电流经电位器的上半部、二极管D1、Rf；C放电时，放电电流经Rf、二极管D2、电位器的下半部。
