由一节水银电池供电的晶控振荡器电路

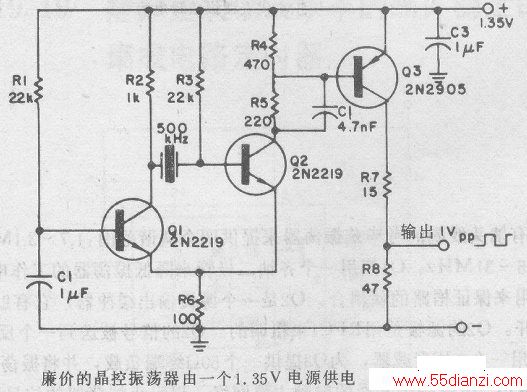

　　本电路由一节1. 35V水银电池供电，能产生1V方波输出。如图所示，晶体是晶体管Q1和Q2之间的一个已调谐的电路。Q1和Q2连接成共发射极电路。R提供的正反馈能使振荡器产生振荡。Q2晶体管集电极的信号被Q3整形成方波。Q3在截止状态和饱和状态之间转换。工作时，R7能防止短路。
