具有驱虫功能的多频超声波发生电路

　　据有关资料介绍，蟑螂、蚊子等害虫甚至老鼠都对超声波厌恶，且每种害虫各有特定的厌恶频率，但各种害虫的厌恶频率具体是多少，目前尚无定论。本发生器可在23~64kHz范围内周而复始地变换着产生10种不同频率的超声波，如果想验证超声波是否确有驱虫作用，本多频超声波发生器电路可供参考。
　　

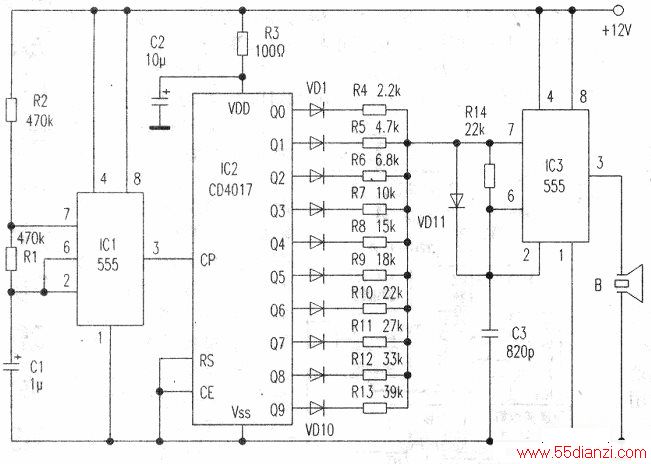

　　多频超声波发生器电路见图，ICl(NE555)构成时钟振荡器，产生频率为1Hz的时钟信号，此信号作用干IC2(CD4017)的时钟输入CP端，使IC2的输出端Q0～Q9依次输出高电平，各输出端高电平持续期均为1s。IC3(NE555)构成超声波振荡器，由于IC2的QO—Q9输出端的电阻R4—R13的阻值各不相同，它们分别与C3组成的充电时间常数不同，因此在Q0~Q9依次为高电平的各个时段内，IC3输出的振荡频率不同。当QO为高电平时，IC3输出约23kHz的信号；当Q9为高电平时，IC3输出约64kHz的信号。十种频率的信号持续期各为1s，周而复始地产生，因而压电扬声器B周而复始地发出10种不同频率的超声波。
