由两个多谐振荡器构成的模拟声响发生器

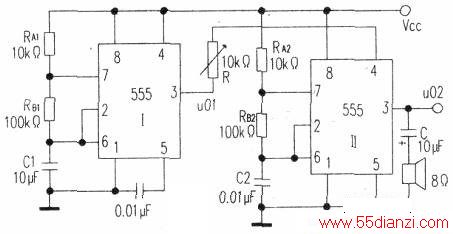

　　下图是由两个多谐振荡器构成的模拟声响发生器。左侧振荡器I的振荡频率较低（整定元件为RAI、RB1、Cl）比如2Hz；右侧的振荡器Ⅱ的振荡频率较高(整定元件为RA2、RB2、C2)比如为lkHz。由于低频振荡器Ⅰ的输出端③脚接到高频振荡器Ⅱ的复位端④脚，故当振荡器Ⅰ的输出电压u01为高电平时，振荡器Ⅱ就振荡；当u01为低电平时，振荡器Ⅱ停止振荡，从而使扬声器发出间歇声响。
