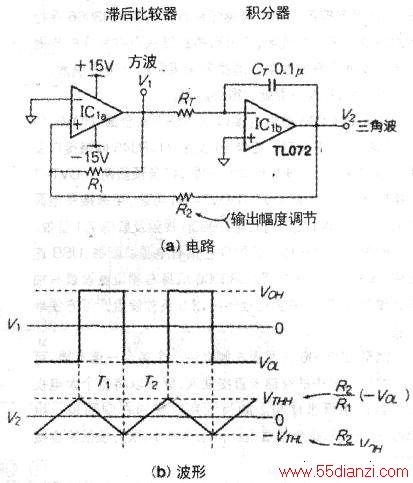

设ICla输出的方波的高电平为VOH.低电平为VOL，那么ICla的滞后电压VTHH=R2/Rl（-VOL）、VTHL=R2/Rl VOH，IClb输出的三角波的正峰电压为VTHH，负峰电压为-VTHL。由上面的式子可以看出R2和Rl的比值决定了滞后电压的大小。所以调整电阻R2的阻值可以改变三角波的幅度。在下图(b)的波形图中，电容器的充电时间T1=CTRT.R2/Rl(-VOL-VOH)/VOL，电容器的放电时间T2=CTRTR2/Rl(VOH+VOL/VOH)。
该电路方波的VOH和VOL是运放ICla的饱和输出电压，当上侧和下侧的饱和输出电压不对称时，三角波的波形也会变得不对称。另外，饱和输出电压与电源电压有关，还会受到温度的影响，所以该电路输出信号的精度和稳定性都会受到影响。

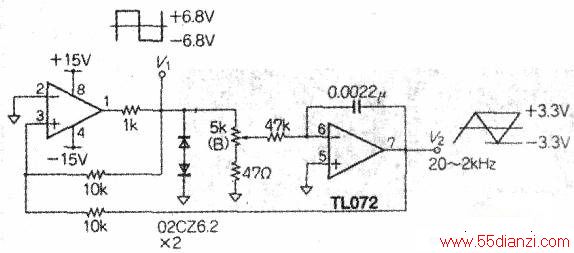

下图是消除这些影响的改进型电路。在ICla滞后电压比较器的输出端插入了一个双向稳压电路，该稳压电路由lkΩ电阻和两只背靠背串联的6.2V的稳压二极管组成，串联后的稳压电压为6.8V。用稳压电路对ICla输出的方波进行双向限幅。图中的5kΩ（B型）电位器的作用是调节振荡频率，可调范围在20Hz至2kHz之间。
电路的电源电压为±15V，消耗电流小于l0mA。
