红白躁声发生电路

红白躁声发生电路

点击数:7543 次   录入时间:03-04 11:41:11   整理:http://www.55dianzi.com   振荡器-波形-信号电路

  噪声信号常常在音频设备的测试中被用做测试信号。在被测对象包含有音箱的场合,如果使用白噪声的话能量会集中于高频端。例如,用30Hz—30kHz带宽的信号去振动具有300Hz和3kHz交叉频率的三通道音箱。对于低音扬声器,由于重放频率是30Hz~300Hz,所以能量集中于270Hz:对于高音扬声器,由于重放频率是3kHz~30kHz,所以能量集中于27kHz。因为与低音区的带宽相比,高音区的带宽要宽100倍,电压大10倍,功率为100倍。因此,存在低音成分不足的问题,如果想提高电平又存在高音扬声器被损坏的问题。为了解决这一问题可以使用粉红噪声。由于粉红噪声的频谱具有-3dB/oct的特性,高频成分的电平是呈下降的趋势,可以使低音和高音的能量密度相同。

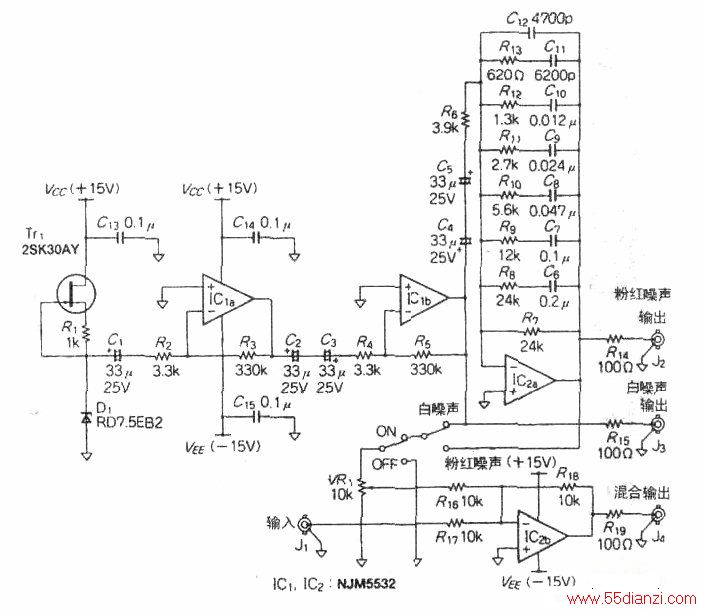

  在附图电路中,噪声来自稳压二极管D1,其型号为RD7.5EB2,可以产生噪声密度为数百  的白噪声。运放IC1a和IC1b组成两级反相放大电路,将D1产生的白噪声放大10000倍,在输出端输出  的白噪声。

  IC2a和周围的电阻电容构成一个-3dB/oct的均衡电路,把输入的白噪声加工成粉红噪声输出。IC2b是一个混合电路,可以将白噪声或者是粉红噪声(用开关进行切换)叠加到从J1输入端输入的信号中去。叠加噪声电平的大小可以用电位器VR.进行调整。

  电源电压为±15V,消耗电流小于20mA。输出阻抗为l00Ω,最大混合输出电压为20Vp-p。噪声的频率范围为l0Hz~l00kHz。

红白躁声发生电路
