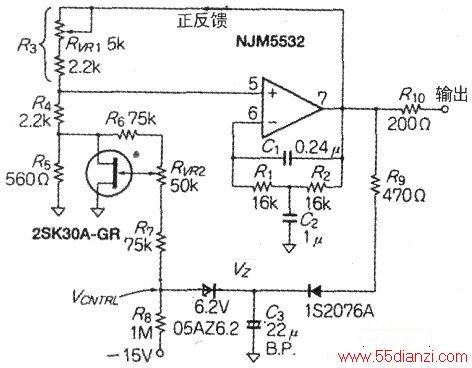

RVR1是微调正反馈量的调整元件。
在振荡状态时调整RVR1使2SK30A的VGS为0V。该振荡电路的输出电压为4V帕左右。用Rb、RVR2和R2组成的电流将2SK30A的VDS的1/2电压反馈给FET的栅极。采取这一措施可以显着地改善FET的线性。RVR2的作用是调整输出正弦波的失真率。该振荡电路的振荡频率矗可以用下式计算：
电路的电源电压为±15V，消耗的电流小于l0mA。输出阻抗为200Ω。
输出信号的电压为4Vrms。
