摩托车用方向指示灯发光驱动电路

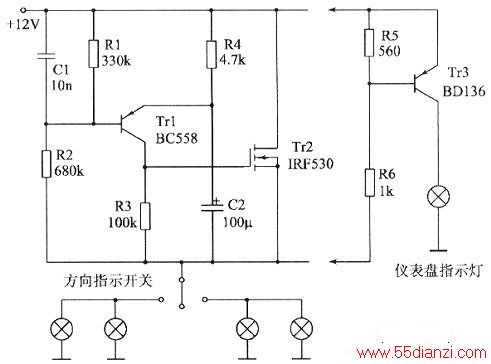

该摩托车用方向指示灯发光驱动电路的出色之处，就是当电路中电流下降为10mA时仍能正常发光，上图中C2经电阻R4充电，R4和C2的振荡频率为1.5Hz，它既可作为定时元件，也是电压源，MOS场效应功率管Tr2(Ifr530)则是驱动输出元件。接上图中由BDl36所组成的电路，就可以用来点亮仪表盘上的指示灯。
