由石英谐振器构成的串联振荡电路

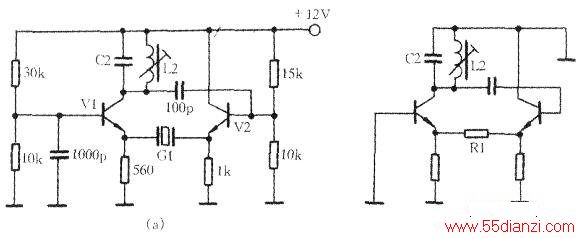

　　适用于串联振荡电路的石英谐振器有BA3、JA10、JA11等型号，它们的适用电路见下图22a，交流等效电路见下图2b。
　　
　　Gl：JAll；f=37MHz；Vl、V2为3DG112C；L2、C2为电视中周，在等效电路中Gl在串联谐振时，等效为一只电阻Rl≈60Ω，正反馈量最大，起振。
