用逻辑门组成晶体振荡电路

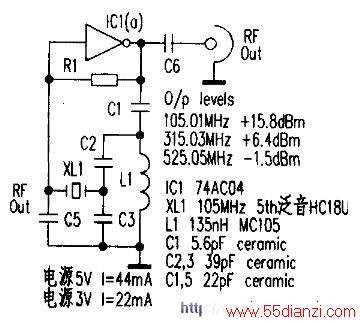

　　下图是74AC04反相器与晶振XLl组成的泛音振荡器，这里的泛音是指振荡频率除基波外，还有3次和5次等谐波，此外，该晶体振荡器频率极其稳定。该振荡器若外加放大电路，可供实验室作为VHF/UHF（超高频或甚高频）发射器。

　　或者用作相应频段接收机作本机振荡器。在图5中列出了晶振、电感L、以及相关电容等对应的泛音频率和振荡器的功率输出等关系
