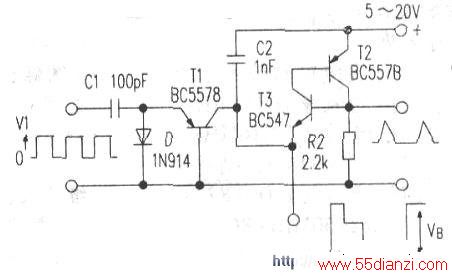

梯形波信号产生电路

　　如果Cl和C2相等，那么Cl两端的电压变化应该等于C2两端的电压变化，但是，如果C2远远大于CI．其两端电压变化就小得多。在下一个正脉冲期间，电容Cl被再一次充电．由于Tl和T3不导通，C2上的电荷不会泄放，T3发射极的电压保持恒定。在下一个负脉冲期间，更多的电荷从C2流向Cl．T3发射极的电压再一次下降。在T3发射极的电压以阶梯形式下降直到为负时，T3导通，由于T2与T3的正负馈过程产生雪崩效应使C2快速放电，C2充电完毕电路重复上述过程。台阶数量的近似公式为n=C2C1x[(VCC+VD)/UW]其中．Vcc为电源电压，Uw为输入方波的峰值，UD为三极管导通电压。因此，如果电源电压是1OV，输入方波的峰值电压是5v．Cl是lOOpF，C2是4700pF．三极管导通电压是550mV，梯形波发生器用途广泛，例如D/A变换器、分频器，产生特殊的声音效果等。
