由施密特触发器组成多谐振荡器时,仅需要外接一个电阻和一个电容。本电路主要用于对精度要求不高的低频振荡源,其振荡与否是可控的。如图所示电路是由四2输入端施密特触发器CC4093构成的自激多谐振荡器。

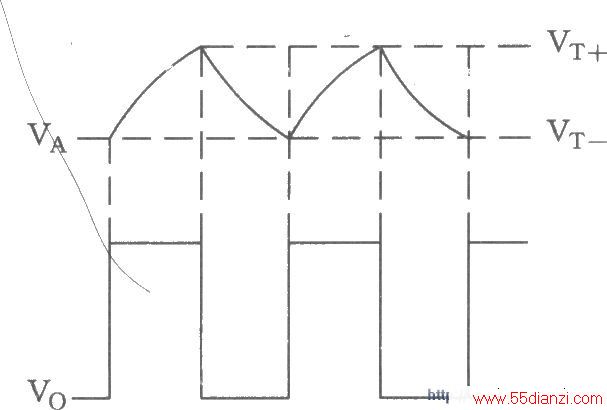

波形:
