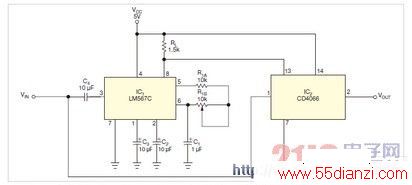

图1 一只音调解码器和一只开关可阻拦不需要的频率
LM567C解码器包含一个同相和正交探测器，由一只VCO（压控振荡器）驱动。VCO决定了解码器的中心频率。解码器的带宽为1070&raDIC;V/(C2F)，其中V是rms（均方根）的输入电压，C2是微法级的电容。带宽是频率的一个百分比。
音调解码器的输出端通至IC2的控制端Pin13，IC2是一只CD406*路双向模拟开关。输入电压连接到CD4066的输入端Pin1。此信号作为开关的控制。当控制端为逻辑1的高时，CD4066开关闭合，或为on，而当控制端为逻辑0低时，开关打开或为off。当IC1探测到不需要的频率时（此时是60 Hz），IC1的Pin 8以及IC2 Pin13为低。这个动作使开关开放，阻止不需要频率的信号通过（图2）。

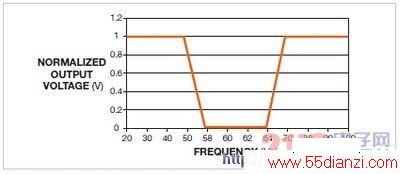

图2 图1中阻拦的频率为60 Hz
